第一種電気工事士 2023年午後問45: ⑤で示す部分に使用されるブザーの図記号は。

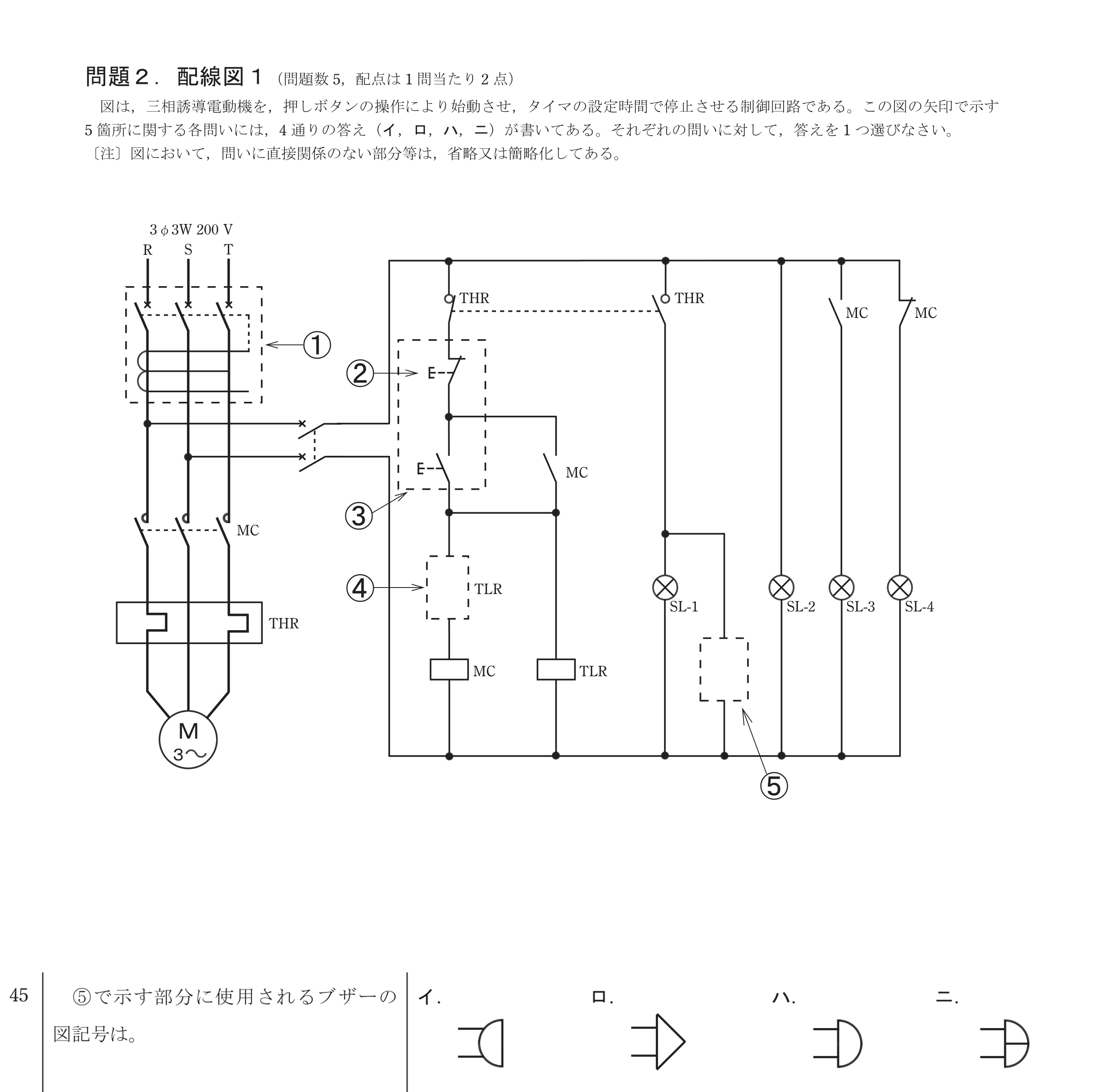

図は、三相誘導電動機を、押しボタンの操作により始動させ、タイマの設定時間で停止させる制御回路である。

Question

第一種電気工事士 2023年午後 問45: ⑤で示す部分に使用されるブザーの図記号は。

図は、三相誘導電動機を、押しボタンの操作により始動させ、タイマの設定時間で停止させる制御回路である。

Accepted Answer

正解: イ.

ブザーの図記号はJIS C 0617で定められており、半円形の記号（イ）が正しい。ベルや電子音響機器は別の図記号として定義されている。
