第一種電気工事士 2023年午後問43: ③で示す機器は。

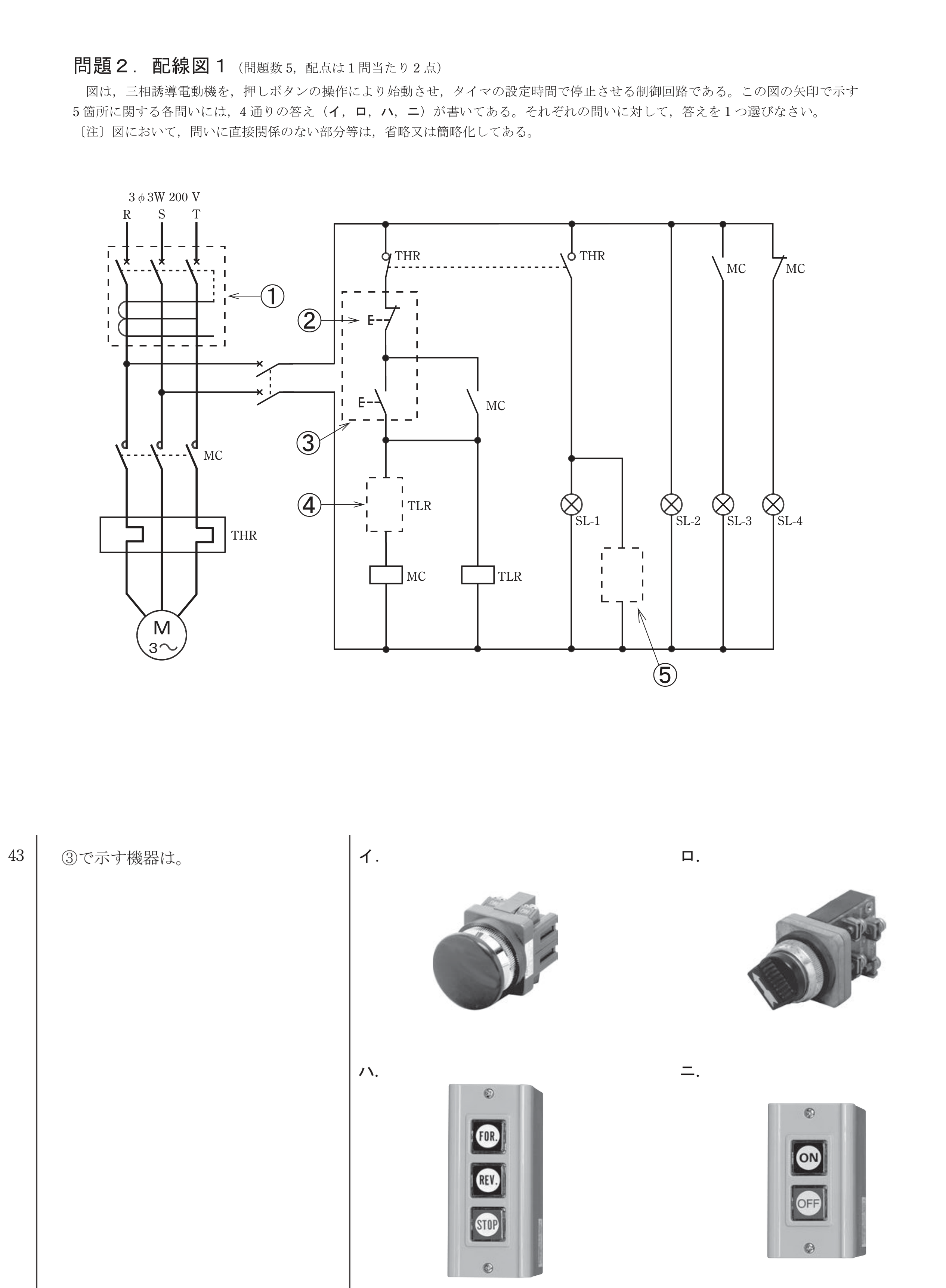

図は、三相誘導電動機を、押しボタンの操作により始動させ、タイマの設定時間で停止させる制御回路である。

Question

第一種電気工事士 2023年午後 問43: ③で示す機器は。

図は、三相誘導電動機を、押しボタンの操作により始動させ、タイマの設定時間で停止させる制御回路である。

Accepted Answer

正解: ニ.

③は電動機の始動・停止を行う操作部。回路は単純なON/OFF制御（正転・逆転の切替はない）なので、ON・OFFの2つの押しボタンを持つ押しボタンスイッチ（ニ）が該当する。
