第一種電気工事士 2023年午後問42: ②で示す図記号の接点の機能は。

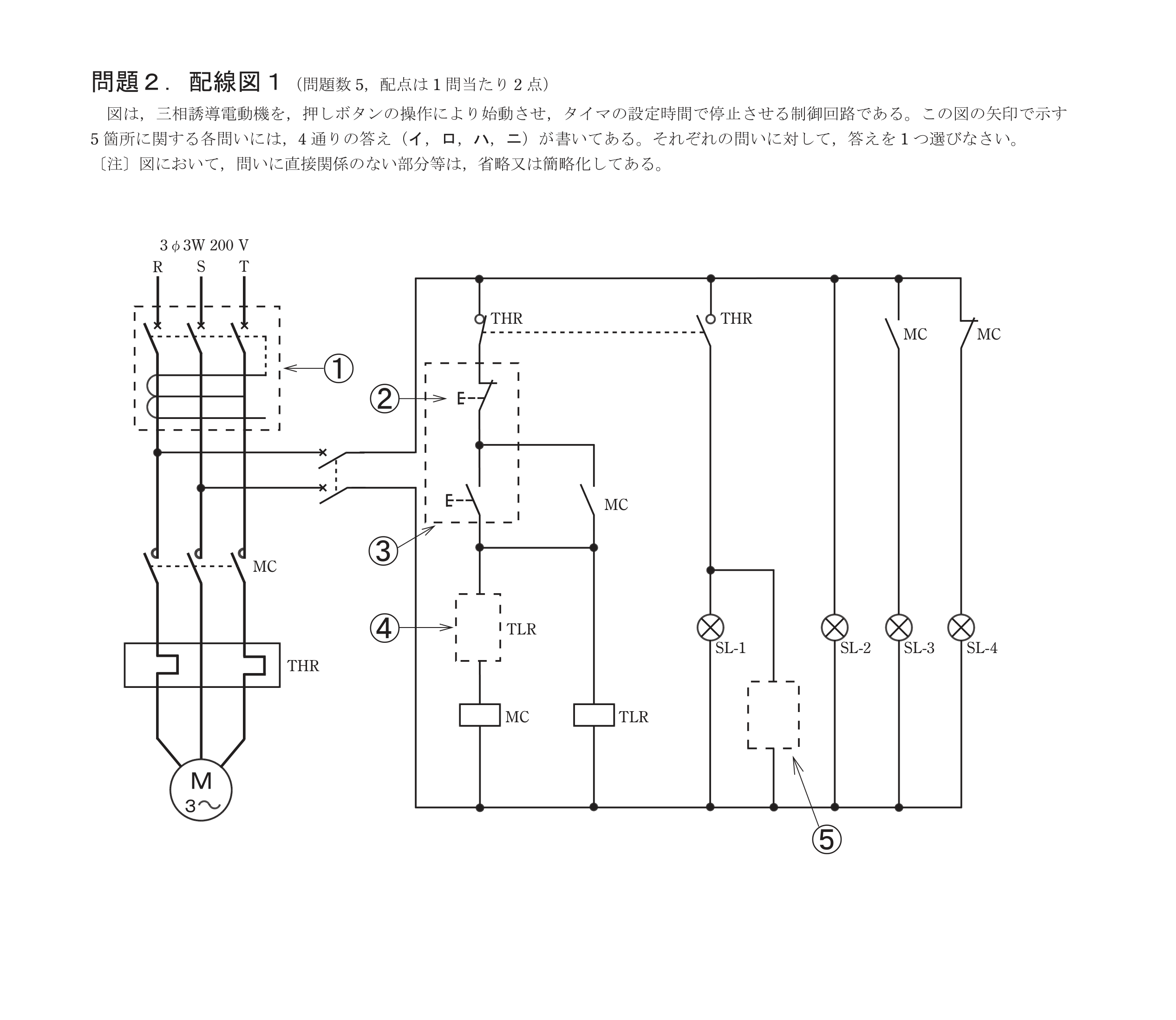

図は、三相誘導電動機を、押しボタンの操作により始動させ、タイマの設定時間で停止させる制御回路である。

Question

第一種電気工事士 2023年午後 問42: ②で示す図記号の接点の機能は。

図は、三相誘導電動機を、押しボタンの操作により始動させ、タイマの設定時間で停止させる制御回路である。

Accepted Answer

正解: ハ. 手動操作自動復帰

②は押しボタンスイッチのa接点（メーク接点）であり、押している間だけ閉じ、離すとバネで自動的に開く。
これは手動操作・自動復帰（モメンタリ）形の接点機能である。
