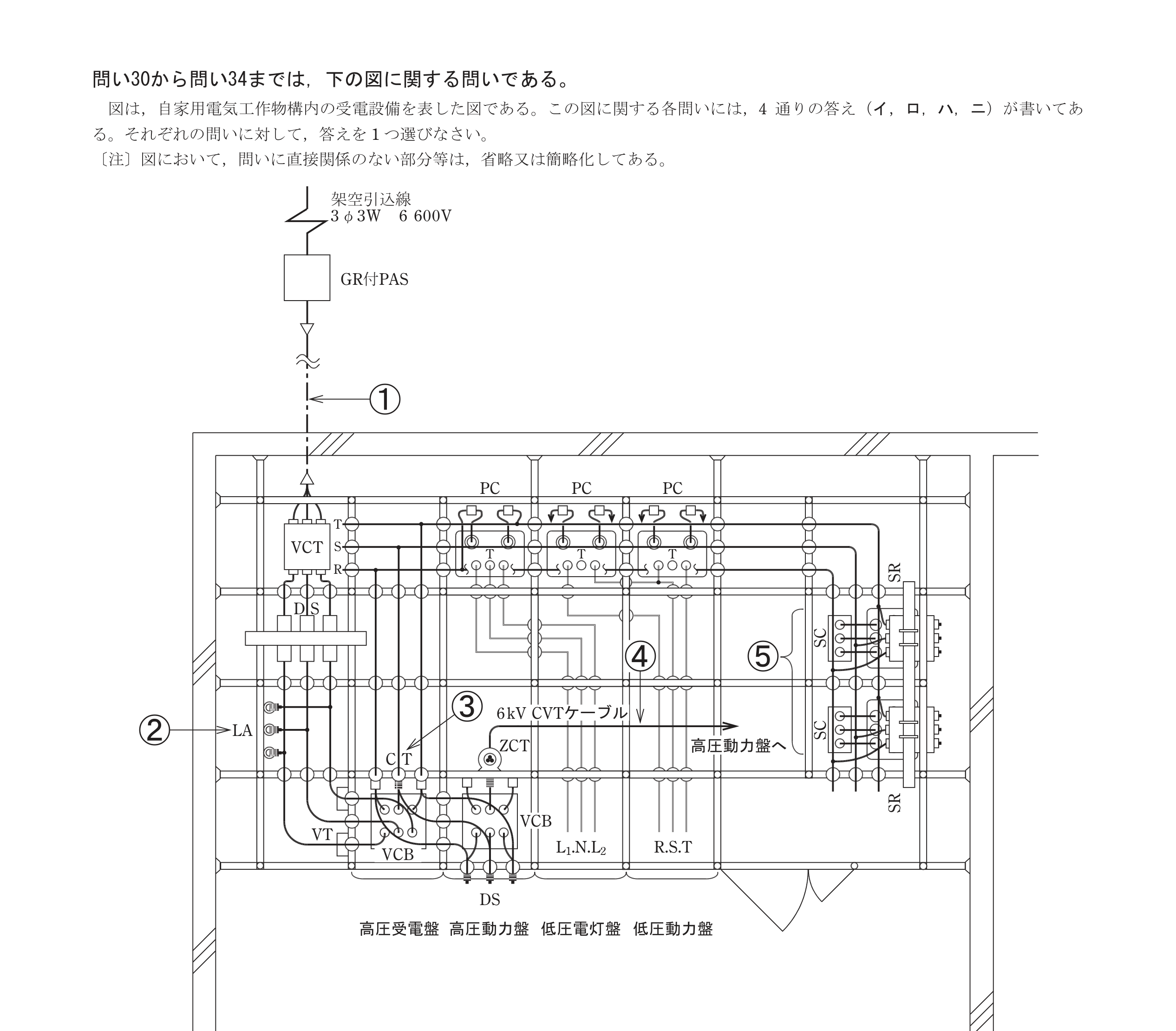

第一種電気工事士 2023年午前問34: ⑤に示す高圧進相コンデンサ設備は、自動力率調整装置によって自動的に力率調整を行うものである。この設備に関する記述として、不適切なものは。

Question

第一種電気工事士 2023年午前 問34: ⑤に示す高圧進相コンデンサ設備は、自動力率調整装置によって自動的に力率調整を行うものである。この設備に関する記述として、不適切なものは。

Accepted Answer

正解: ニ. 進相コンデンサに、コンデンサリアクタンスの5％の直列リアクトルを設けた。

高圧進相コンデンサに設ける直列リアクトルの容量は、一般的にコンデンサ容量の6%（第5高調波が問題となる場合は13%）が標準である。5%では第5高調波に対する抑制効果が不十分である。

イ：力率変動に対応するため異容量2群構成は適切。→正しい
ロ：高圧交流真空電磁接触器は自動開閉に適している。→正しい
ハ：コンデンサ保護のための限流ヒューズは適切。→正しい
