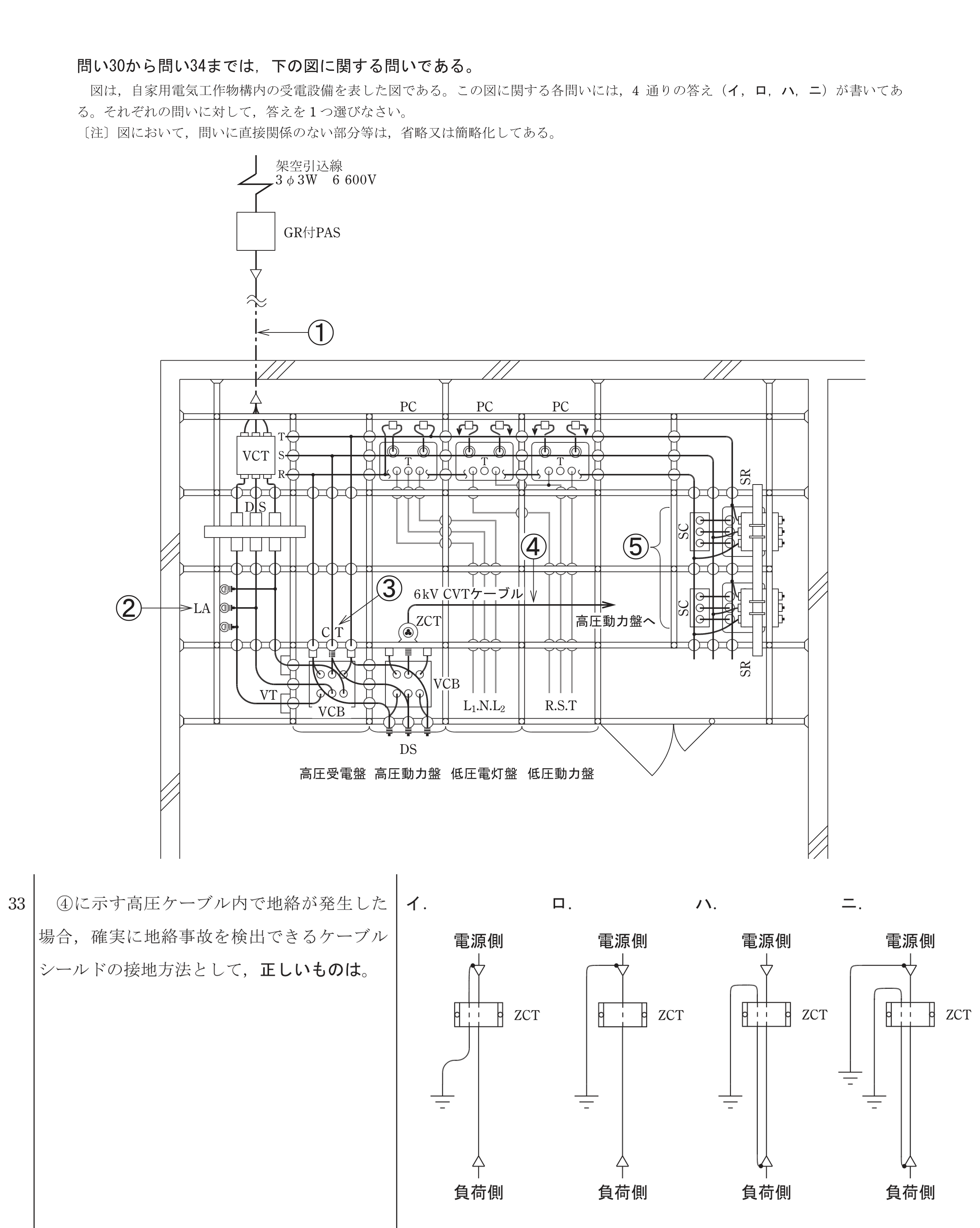

第一種電気工事士 2023年午前問33: ④に示す高圧ケーブル内で地絡が発生した場合、確実に地絡事故を検出できるケーブルシールドの接地方法として、正しいものは。

Question

第一種電気工事士 2023年午前 問33: ④に示す高圧ケーブル内で地絡が発生した場合、確実に地絡事故を検出できるケーブルシールドの接地方法として、正しいものは。

Accepted Answer

正解: イ.

高圧ケーブルの地絡を確実に検出するためには、ZCT（零相変流器）にケーブルを通し、ケーブルシールドの接地線をZCTの電源側で接地する必要がある。イの図がこの条件を満たす正しい接地方法である。シールド接地線がZCTを通らないようにすることで、ケーブル内部の地絡電流のみをZCTで検出できる。
