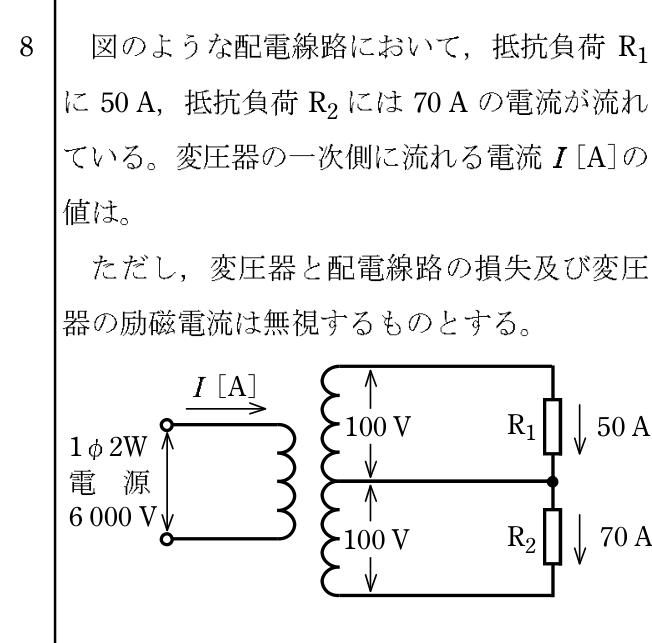

第一種電気工事士 2022年午後問8: 図のような配電線路において、抵抗負荷 $R_1$ に50A、抵抗負荷 $R_2$ には70Aの電流が流れている。変圧器の一次側に流れる電流 $I$ [A]の値は。
ただし、変圧器と配電線路の損失及び変圧器の励磁電流は無視するものとする。

Q: 第一種電気工事士 2022年午後 問8: 図のような配電線路において、抵抗負荷 $R_1$ に50A、抵抗負荷 $R_2$ には70Aの電流が流れている。変圧器の一次側に流れる電流 $I$ [A]の値は。 ただし、変圧器と配電線路の損失及び変圧器の励磁電流は無視するものとする。

正解: ロ. 2 変圧器の一次側電圧は6000V、二次側は100Vが2回路。 二次側の電力 $= 100\times 50 + 100\times 70 = 12000$ W。 一次側の電力 $= 6000\times I$。 損失無視のため $6000\times I = 12000$、よって $I = 2$ A。

Question

第一種電気工事士 2022年午後 問8: 図のような配電線路において、抵抗負荷 $R_1$ に50A、抵抗負荷 $R_2$ には70Aの電流が流れている。変圧器の一次側に流れる電流 $I$ [A]の値は。
ただし、変圧器と配電線路の損失及び変圧器の励磁電流は無視するものとする。

Accepted Answer

正解: ロ. 2

変圧器の一次側電圧は6000V、二次側は100Vが2回路。

二次側の電力 $= 100	imes 50 + 100	imes 70 = 12000$ W。
一次側の電力 $= 6000	imes I$。

損失無視のため $6000	imes I = 12000$、よって $I = 2$ A。
