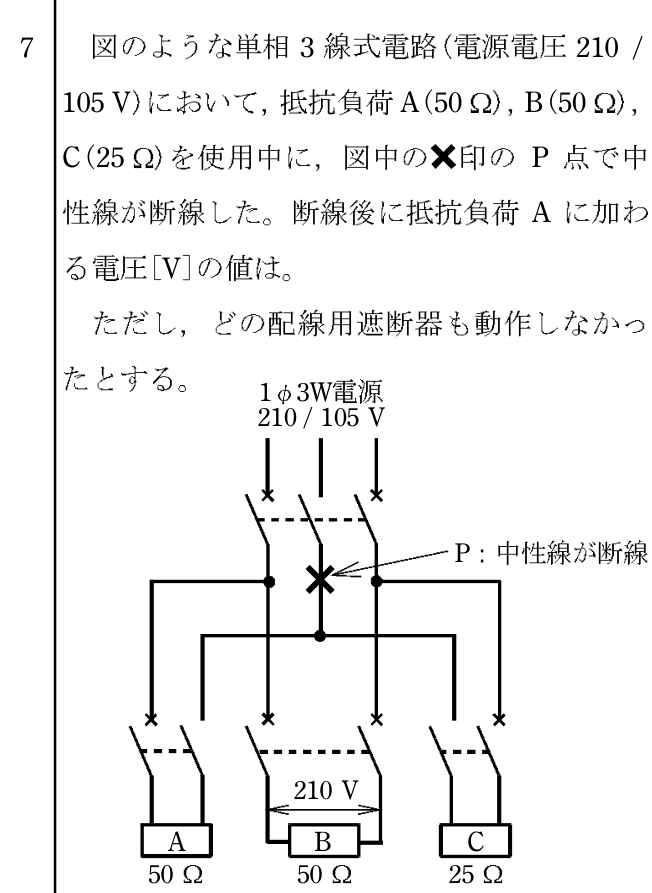

第一種電気工事士 2022年午後問7: 図のような単相3線式電路(電源電圧210/105V)において、抵抗負荷A(50Ω)、B(50Ω)、C(25Ω)を使用中に、図中の✕印のP点で中性線が断線した。断線後に抵抗負荷Aに加わる電圧[V]の値は。
ただし、どの配線用遮断器も動作しなかったとする。

Question

第一種電気工事士 2022年午後 問7: 図のような単相3線式電路(電源電圧210/105V)において、抵抗負荷A(50Ω)、B(50Ω)、C(25Ω)を使用中に、図中の✕印のP点で中性線が断線した。断線後に抵抗負荷Aに加わる電圧[V]の値は。
ただし、どの配線用遮断器も動作しなかったとする。

Accepted Answer

正解: ハ. 140

P点で中性線が断線すると、負荷Aに対する中性線経由の戻り回路が失われる。

断線後、A（50Ω）とC（25Ω）が直列となり、線間電圧210Vが加わる形になる。

合成抵抗 $= 50 + 25 = 75\,\Omega$、回路電流 $I = 210/75 = 2.8$ A。
Aに加わる電圧 $V_A = IR_A = 2.8	imes 50 = 140$ V。
