第一種電気工事士 2021年午後問5: 図のような三相交流回路において、線電流Iの値[A]は。

Question

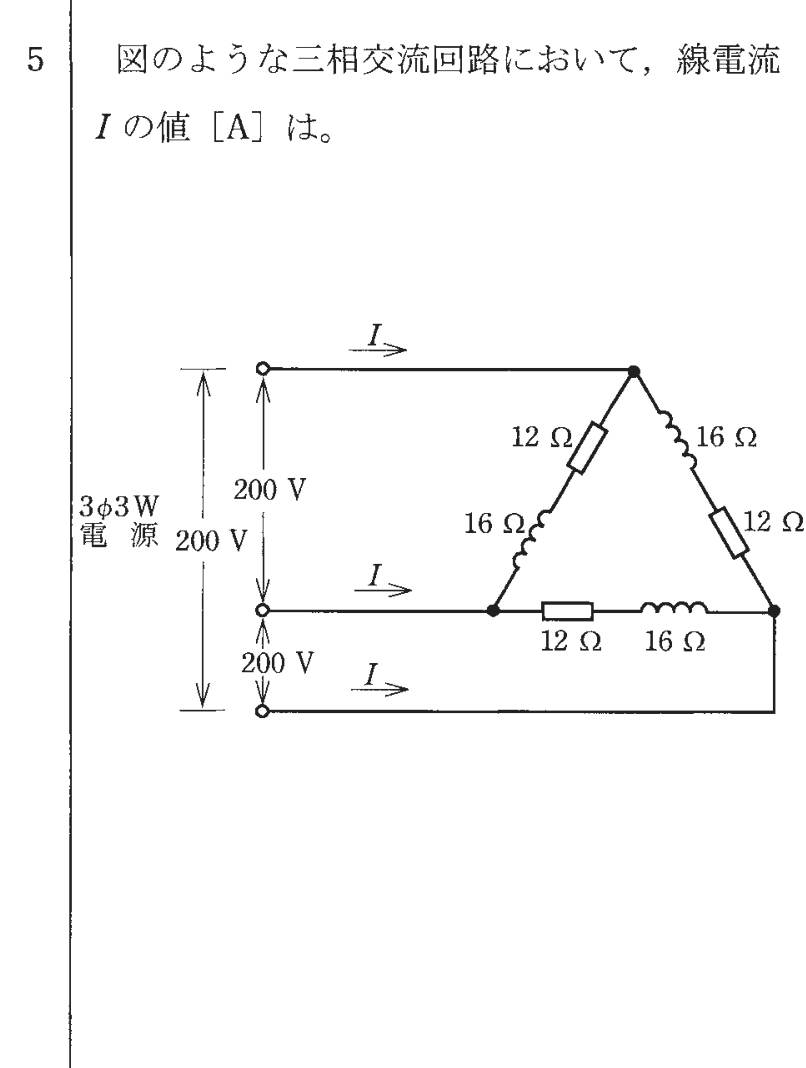

第一種電気工事士 2021年午後 問5: 図のような三相交流回路において、線電流Iの値[A]は。

Accepted Answer

正解: ハ. 17.3

Δ結線の各相インピーダンスを求める。
$Z = \sqrt{12^2 + 16^2} = \sqrt{400} = 20\,\Omega$
相電流：$I_p = \dfrac{200}{20} = 10\,\mathrm{A}$
Δ結線の線電流は相電流の $\sqrt{3}$ 倍なので、$I = \sqrt{3} 	imes 10 \approx 17.3\,\mathrm{A}$ となる。
