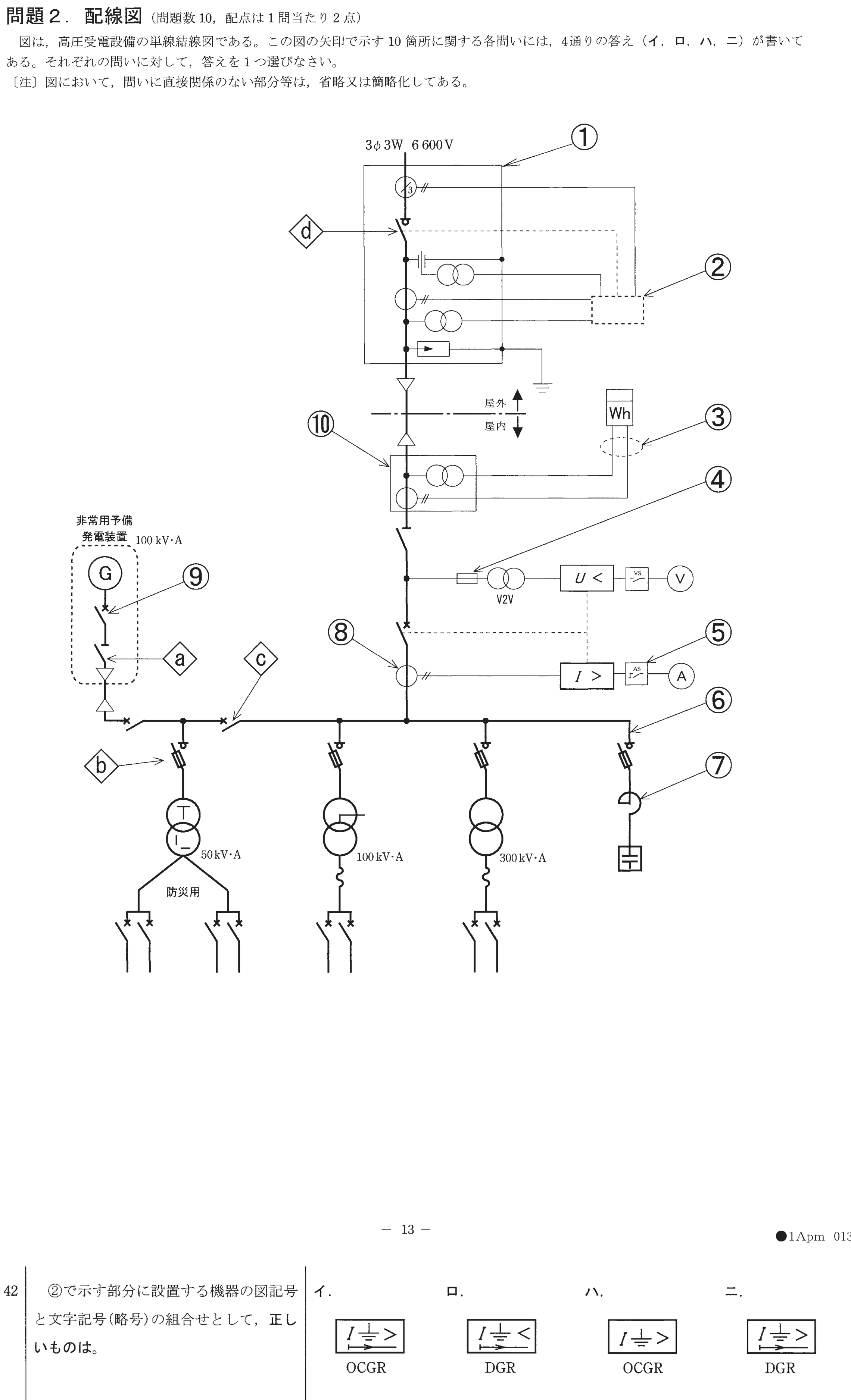

第一種電気工事士 2021年午後問42: ②で示す部分に設置する機器の図記号と文字記号（略号）の組合せとして、正しいものは。

Question

第一種電気工事士 2021年午後 問42: ②で示す部分に設置する機器の図記号と文字記号（略号）の組合せとして、正しいものは。

Accepted Answer

正解: ニ.

②の部分は高圧受電設備の保護継電器の位置にあたり、地絡方向継電器（DGR：Directional Ground Relay）が施設される。
図記号と文字記号（略号）が正しく対応している組合せはニであり、DGRは零相電圧と零相電流の方向から自家用構内側の地絡事故を選択検出する継電器である。
