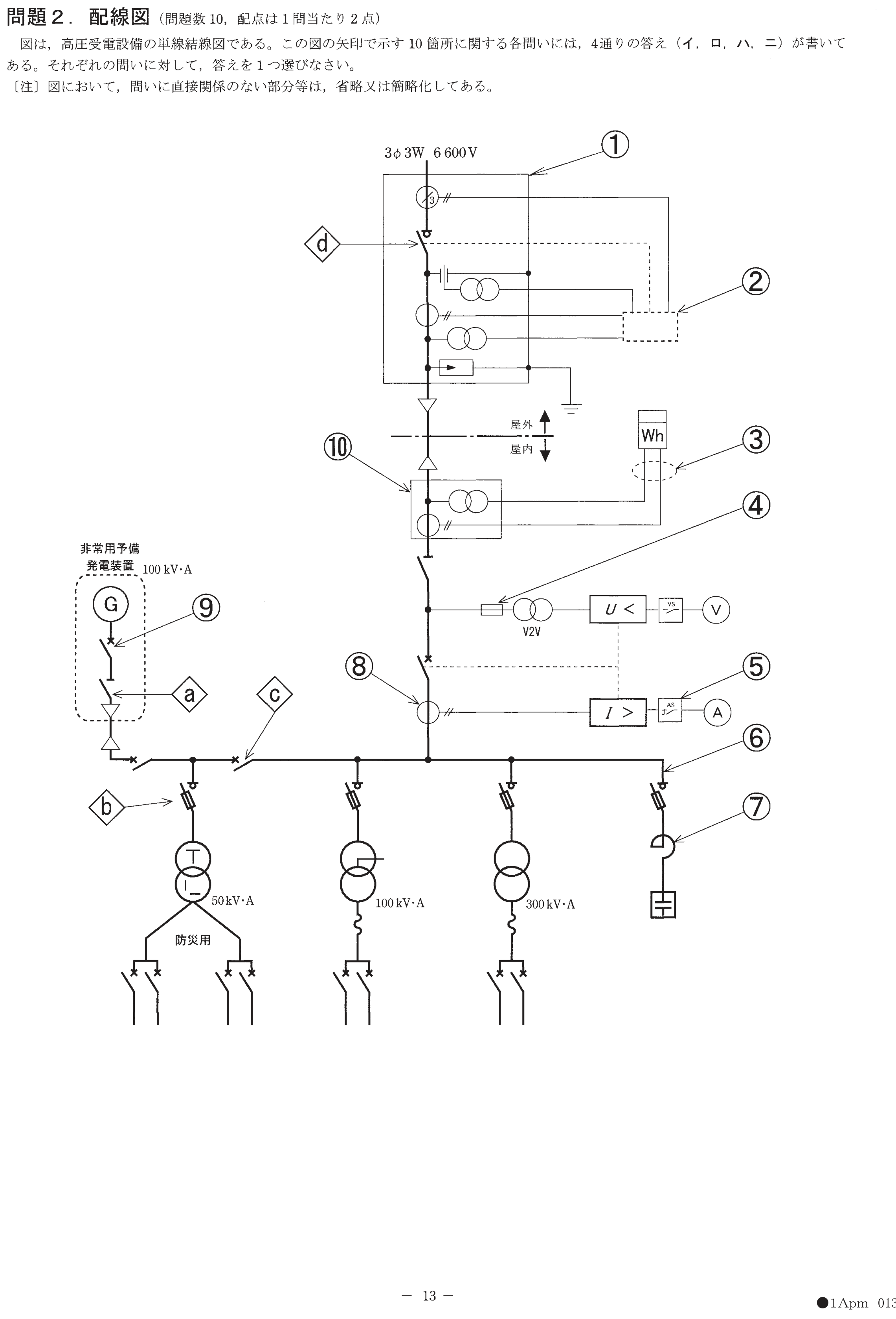

第一種電気工事士 2021年午後問43: ③の部分の電線本数（心線数）は。

Question

第一種電気工事士 2021年午後 問43: ③の部分の電線本数（心線数）は。

Accepted Answer

正解: ハ. 6又は7

③の部分は高圧受電盤と計器用変成器・計器類を接続する制御配線部分であり、電線本数（心線数）は6本または7本となる。
変流器（CT）2台の二次回路（k端子・l端子）の配線と、計器用変圧器（VT）の二次配線、計器・継電器の接続線を合計した本数である。
