第一種電気工事士 2021年午後問41: ①に設置する機器は。

Question

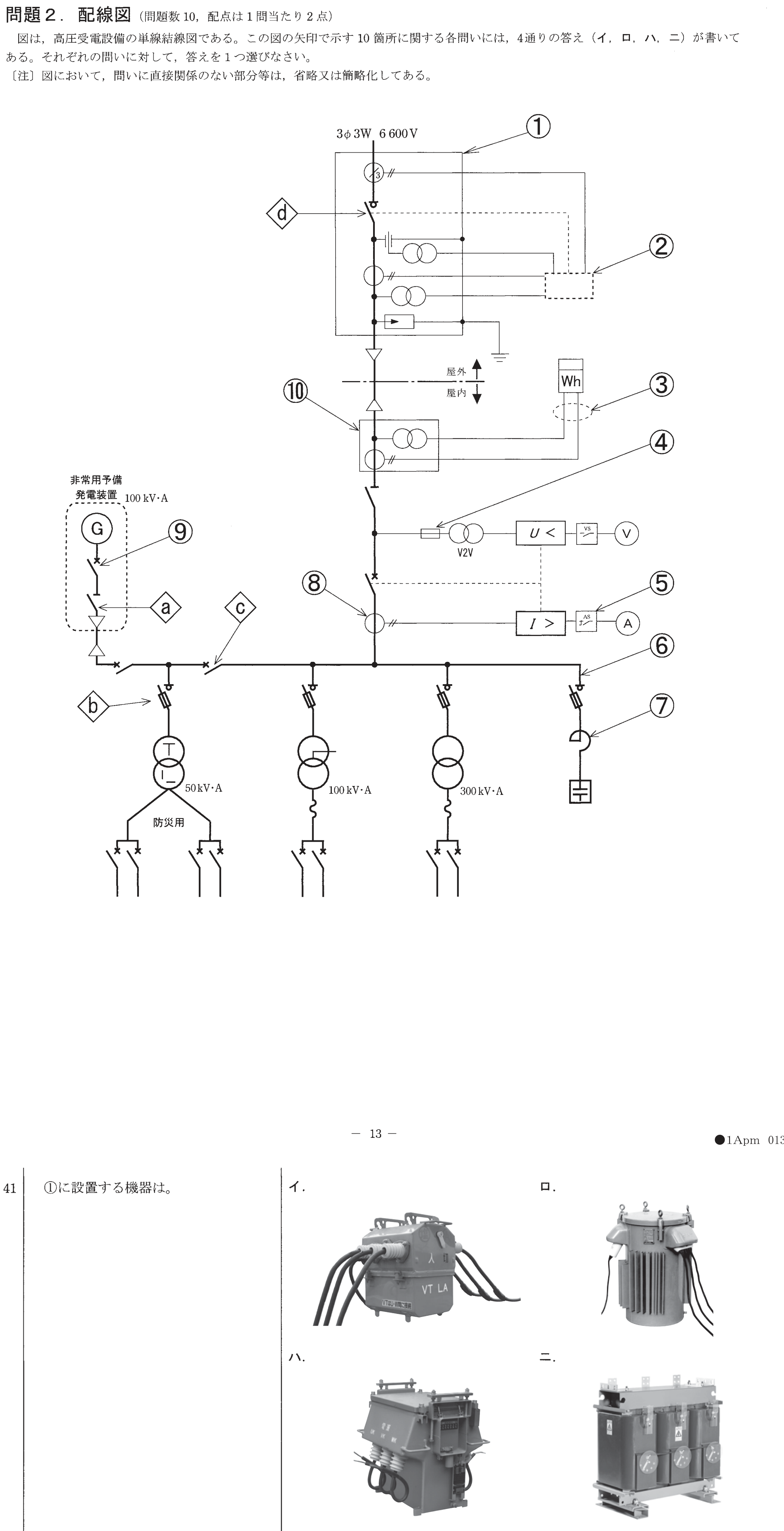

第一種電気工事士 2021年午後 問41: ①に設置する機器は。

Accepted Answer

正解: イ.

配線図の①の位置は高圧受電設備の受電部分にあたり、無負荷時に回路を電気的に切り離すための断路器（DS）が設置される。
断路器は負荷電流の開閉能力を持たないため、点検時の安全な区分手段として用いられ、写真イが該当する。
