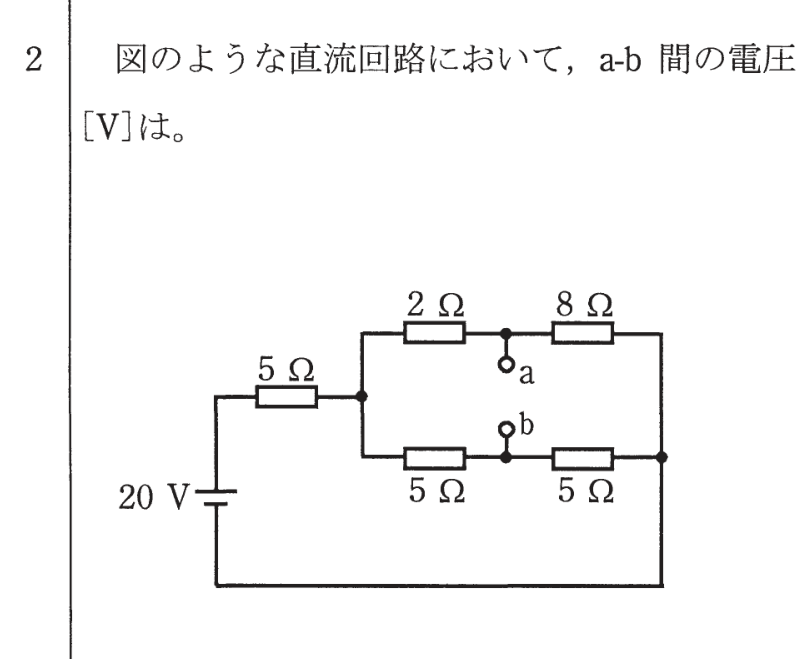

第一種電気工事士 2020年下期問2: 図のような直流回路において、a-b間の電圧[V]は。

Question

第一種電気工事士 2020年下期 問2: 図のような直流回路において、a-b間の電圧[V]は。

Accepted Answer

正解: ロ. 3

回路の構成から、上側の経路（5Ω→2Ω→8Ω）と下側の経路（5Ω→5Ω）に分流する。全抵抗を求めて電流を計算し、a点とb点の電位差を求める。キルヒホッフの法則を適用すると、a-b間の電圧は3Vとなる。
