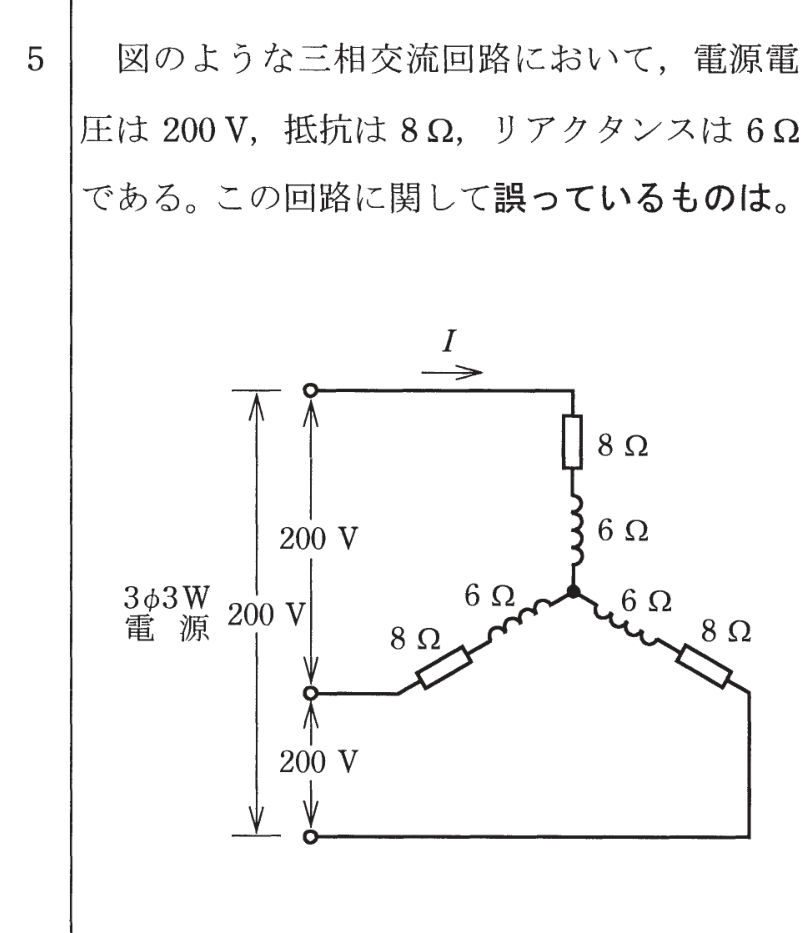

第一種電気工事士 2019年下期問5: 図のような三相交流回路において、電源電圧は $200\,\mathrm{V}$、抵抗は $8\,\Omega$、リアクタンスは $6\,\Omega$ である。この回路に関して誤っているものは。

Question

第一種電気工事士 2019年下期 問5: 図のような三相交流回路において、電源電圧は $200\,\mathrm{V}$、抵抗は $8\,\Omega$、リアクタンスは $6\,\Omega$ である。この回路に関して誤っているものは。

Accepted Answer

正解: ロ. 線電流 $I$ は、$10\,\mathrm{A}$ である。

Δ結線の三相交流回路として考える。

1相当たりのインピーダンス $Z = \sqrt{8^{2} + 6^{2}} = \sqrt{100} = 10\,\Omega$ → **イは正しい**

相電流 $I_p = V/Z = 200/10 = 20\,\mathrm{A}$
線電流 $I = \sqrt{3} 	imes I_p = 20\sqrt{3} \fallingdotseq 34.6\,\mathrm{A}$ → ロの「$10\,\mathrm{A}$」は誤り

ロが誤りの選択肢として正解。
