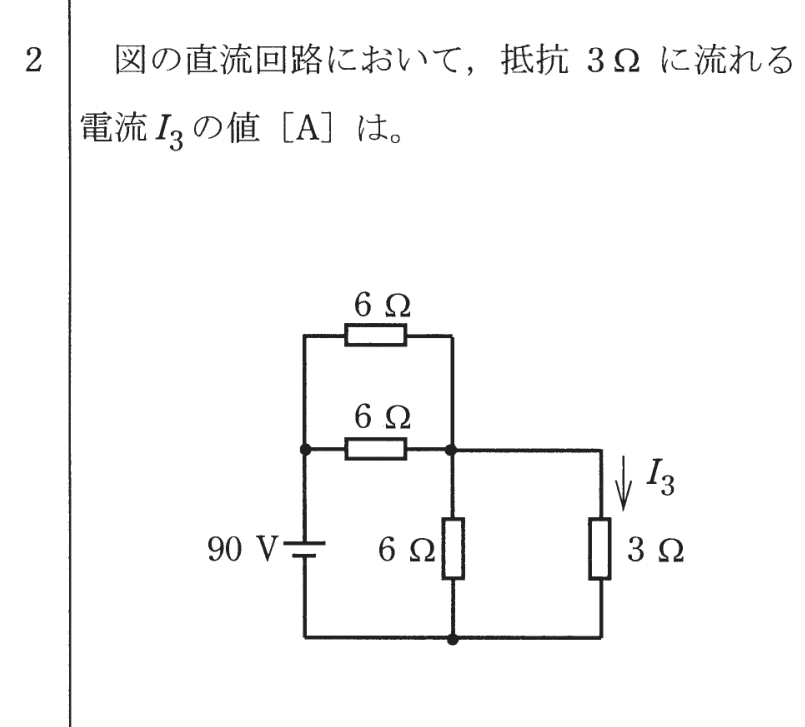

第一種電気工事士 2019年下期問2: 図の直流回路において、抵抗 $3\,\Omega$ に流れる電流 $I_3$ の値 $[\mathrm{A}]$ は。

Question

第一種電気工事士 2019年下期 問2: 図の直流回路において、抵抗 $3\,\Omega$ に流れる電流 $I_3$ の値 $[\mathrm{A}]$ は。

Accepted Answer

正解: ハ. 12
