第一種電気工事士 2019年下期問1: 図のように、2本の長い電線が、電線間の距離d[m]で平行に置かれている。両電線に直流電流I[A]が互いに逆方向に流れている場合、これらの電線間に働く電磁力は。

Question

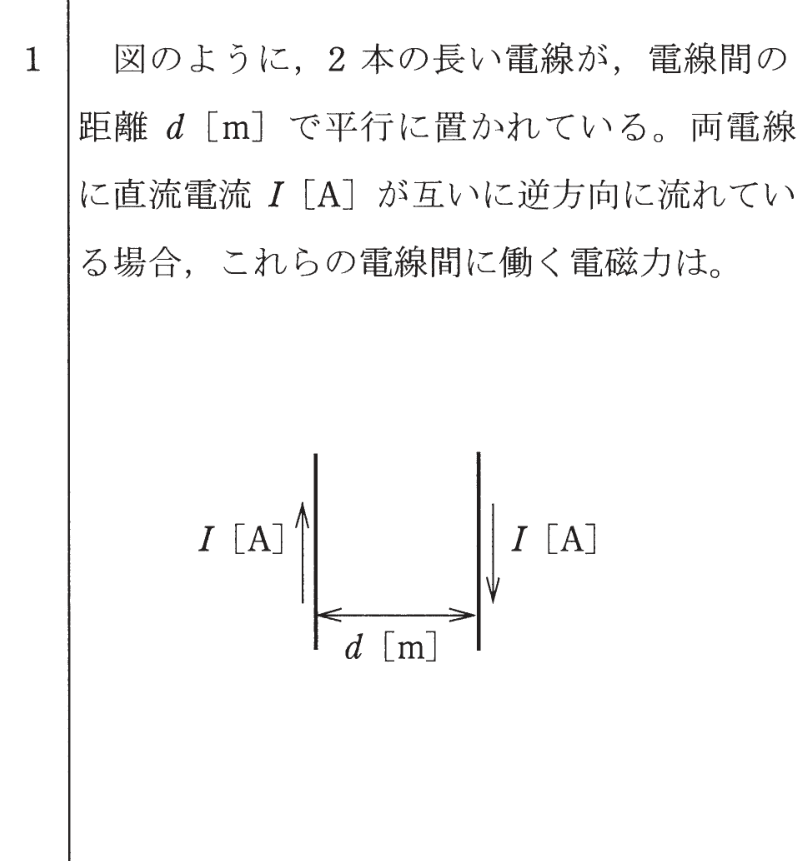

第一種電気工事士 2019年下期 問1: 図のように、2本の長い電線が、電線間の距離d[m]で平行に置かれている。両電線に直流電流I[A]が互いに逆方向に流れている場合、これらの電線間に働く電磁力は。

Accepted Answer

正解: ハ. $\dfrac{I^{2}}{d}$ に比例する反発力

平行な2本の導体間に働く電磁力は $F = \dfrac{\mu_0 I_1 I_2 L}{2\pi d}$ で表される。両電線に同じ電流 $I$ が流れるため $F \propto \dfrac{I^{2}}{d}$ となる。電流が逆方向の場合は反発力が働く。よって $\dfrac{I^{2}}{d}$ に比例する反発力が正しい。
