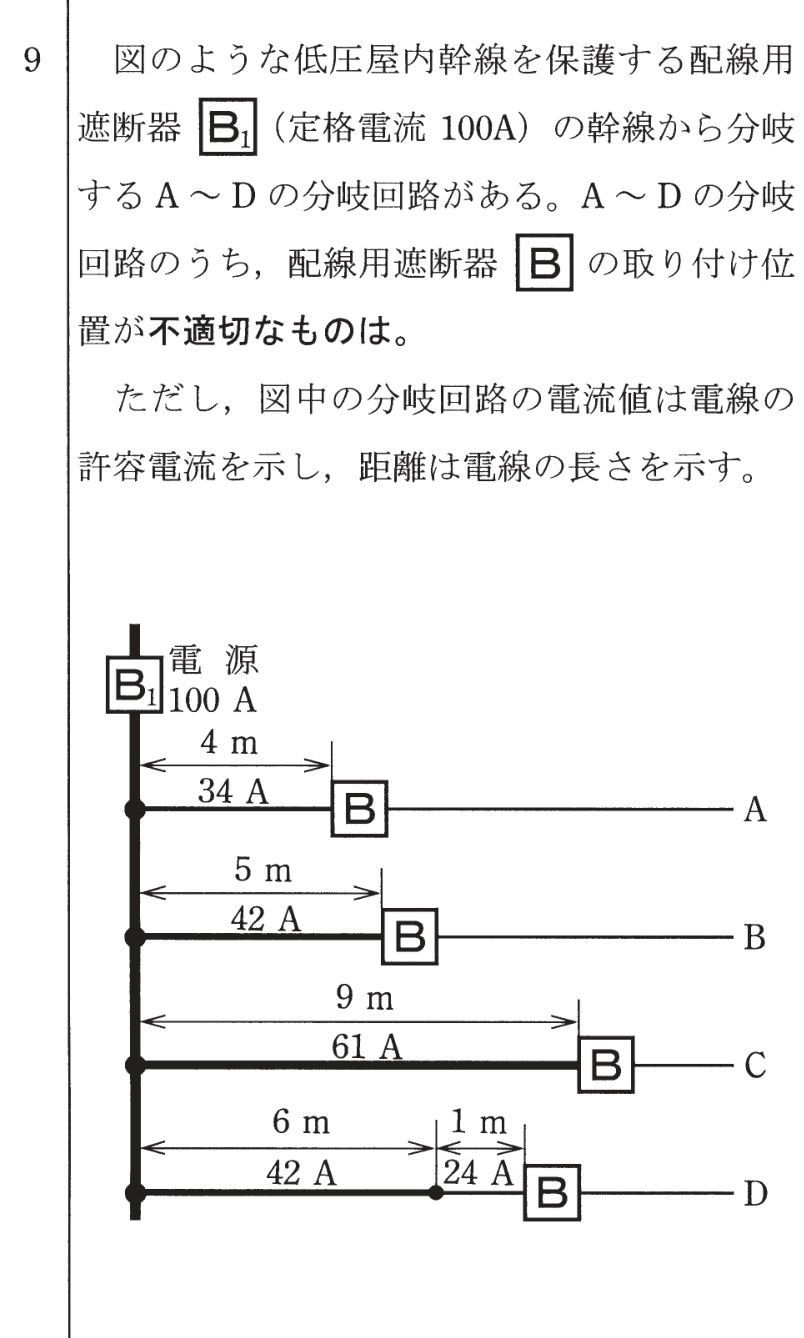

第一種電気工事士 2018年下期問9: 図のような低圧屋内幹線を保護する配線用遮断器B（定格電流100A）の幹線から分岐するA～Dの分岐回路がある。A～Dの分岐回路のうち、配線用遮断器Bの取り付け位置が不適切なものは。
ただし、図中の分岐回路の電流値は電線の許容電流を示し、距離は電線の長さを示す。

Question

第一種電気工事士 2018年下期 問9: 図のような低圧屋内幹線を保護する配線用遮断器B（定格電流100A）の幹線から分岐するA～Dの分岐回路がある。A～Dの分岐回路のうち、配線用遮断器Bの取り付け位置が不適切なものは。
ただし、図中の分岐回路の電流値は電線の許容電流を示し、距離は電線の長さを示す。

Accepted Answer

正解: イ. A

分岐回路の過電流遮断器の施設位置の規定：
・分岐点から3m以下：分岐線の許容電流が幹線の過電流遮断器定格の35%以上
・分岐点から8m以下：分岐線の許容電流が幹線の過電流遮断器定格の55%以上
・制限なし：分岐線の許容電流が幹線の過電流遮断器定格以上

幹線遮断器定格 = 100A
A：4mの位置に遮断器、許容電流34A → 100×0.55=55A以上必要だが34A → 不適切
B：5mの位置に遮断器、許容電流42A → 55A以上必要…だが実際は8m以下で55%の条件ではなく、これは3m超8m以下の条件。42A < 55Aなので一見不適切に見えるが、Aの方がより不適切
C：9mの位置だが許容電流61A → 55A以上 → 適切（8m以下でなくても55%以上あれば可）
D：6m+1mで遮断器は分岐点から1mの位置、許容電流24A → 3m以下で35%以上=35A以上必要…

答えはイ（A）。
