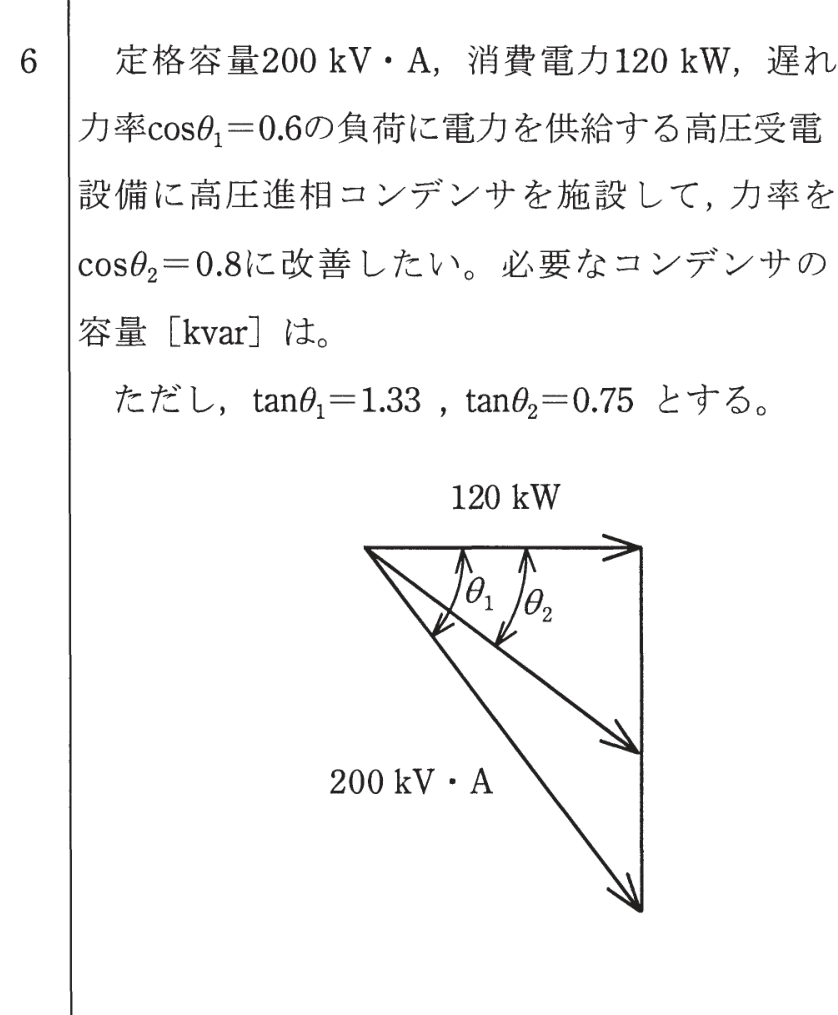

第一種電気工事士 2017年下期問6: 定格容量$200\,\mathrm{kV{\cdot}A}$、消費電力$120\,\mathrm{kW}$、遅れ力率$\cos heta_1$=0.6の負荷に電力を供給する高圧受電設備に高圧進相コンデンサを施設して、力率を$\cos heta_2$=0.8に改善したい。必要なコンデンサの容量[kvar]は。
ただし、$ an heta_1$=1.33、$ an heta_2$=0.75とする。

Q: 第一種電気工事士 2017年下期 問6: 定格容量$200\,\mathrm{kV{\cdot}A}$、消費電力$120\,\mathrm{kW}$、遅れ力率$\cos\theta_1$=0.6の負荷に電力を供給する高圧受電設備に高圧進相コンデンサを施設して、力率を$\cos\theta_2$=0.8に改善したい。必要なコンデンサの容量[kvar]は。 ただし、$\tan\theta_1$=1.33、$\tan\theta_2$=0.75とする。

正解: ロ. 70 必要なコンデンサ容量 Qc = P($\tan\theta_1$ - $\tan\theta_2$) Qc = 120 $\times$ (1.33 - 0.75) = 120 $\times$ 0.58 $\fallingdotseq$ $70\,\mathrm{kvar}$ よってロの$70\,\mathrm{kvar}$が正解。

Question

第一種電気工事士 2017年下期 問6: 定格容量$200\,\mathrm{kV{\cdot}A}$、消費電力$120\,\mathrm{kW}$、遅れ力率$\cos	heta_1$=0.6の負荷に電力を供給する高圧受電設備に高圧進相コンデンサを施設して、力率を$\cos	heta_2$=0.8に改善したい。必要なコンデンサの容量[kvar]は。
ただし、$	an	heta_1$=1.33、$	an	heta_2$=0.75とする。

Accepted Answer

正解: ロ. 70

必要なコンデンサ容量 Qc = P($	an	heta_1$ - $	an	heta_2$)
Qc = 120 $	imes$ (1.33 - 0.75) = 120 $	imes$ 0.58 $\fallingdotseq$ $70\,\mathrm{kvar}$

よってロの$70\,\mathrm{kvar}$が正解。
