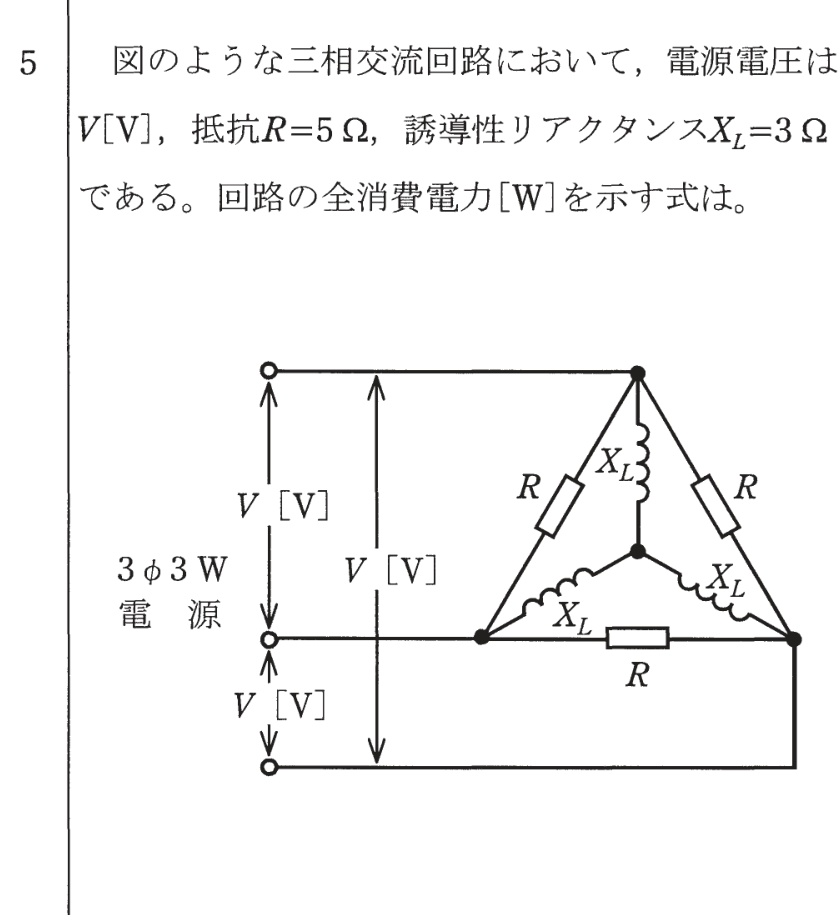

第一種電気工事士 2017年下期問5: 図のような三相交流回路において、電源電圧はV$[\mathrm{V}]$、抵抗R=$5\,\Omega$、誘導性リアクタンス$X_L$=$3\,\Omega$である。回路の全消費電力$[\mathrm{W}]$を示す式は。

Question

第一種電気工事士 2017年下期 問5: 図のような三相交流回路において、電源電圧はV$[\mathrm{V}]$、抵抗R=$5\,\Omega$、誘導性リアクタンス$X_L$=$3\,\Omega$である。回路の全消費電力$[\mathrm{W}]$を示す式は。

Accepted Answer

正解: イ. 3V$^2$/5

Δ結線の三相回路。各相のインピーダンス Z = √(R$^2$ + XL$^2$) = √(25 + 9) = $\sqrt{34}$。ではなく、図を見るとY結線。

各相のインピーダンス Z$^2$ = R$^2$ + XL$^2$ = 25 + 9 = 34。
1相の消費電力 = I$^2$R = (V/Z)$^2$ $	imes$ R = V$^2$R/Z$^2$ = V$^2$$	imes$5/34...

しかし正解はイ(3V$^2$/5)。Δ結線の場合：
各相の電流 = V/Z（線間電圧が各相にかかる）
各相の消費電力 = V$^2$R/Z$^2$ = V$^2$$	imes$5/(5$^2$+3$^2$) = 5V$^2$/34... これも一致しない。

図を再確認すると、R と $X_L$ が直列のインピーダンスがΔ結線されている。消費電力P = 3$	imes$V$^2$$	imes$R/(R$^2$+XL$^2$)... = 3$	imes$V$^2$$	imes$5/34...

もう一度考える。正解がイ(3V$^2$/5)ということは、Z=Rのみ考慮するか、回路構成が異なる。Y結線でRのみが各相にある場合、P = 3$	imes$(V/$\sqrt{3}$)$^2$/R = 3$	imes$V$^2$/(3R) = V$^2$/R。Δ結線でRのみの場合、P = 3V$^2$/R。

イの3V$^2$/5からR=$5\,\Omega$を代入すると P = 3V$^2$/5。Δ結線で各相がRのみ（XLが別の構成）の場合、P = 3V$^2$/R = 3V$^2$/5。よって正解はイ。
