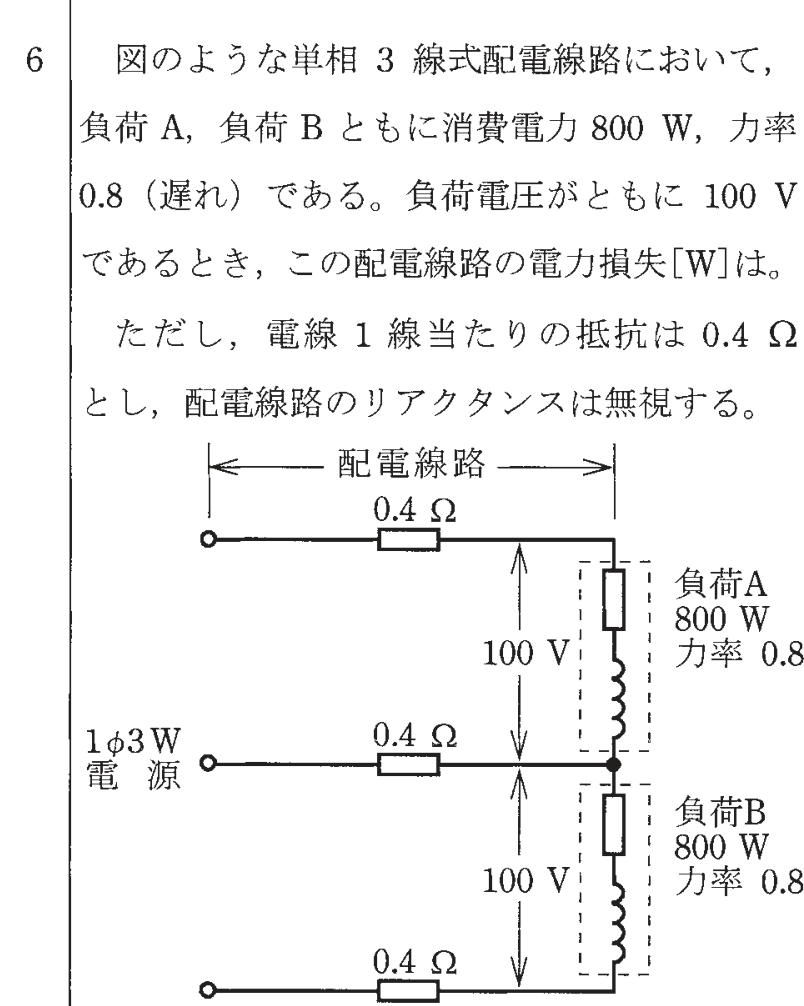

第一種電気工事士 2016年下期問6: 図のような単相3線式配電線路において、負荷A、負荷Bともに消費電力$800\,\mathrm{W}$、力率$0.8$（遅れ）である。負荷電圧がともに$100\,\mathrm{V}$であるとき、この配電線路の電力損失[W]は。
ただし、電線1線当たりの抵抗は$0.4\,\mathrm{\Omega}$とし、配電線路のリアクタンスは無視する。

Q: 第一種電気工事士 2016年下期 問6: 図のような単相3線式配電線路において、負荷A、負荷Bともに消費電力$800\,\mathrm{W}$、力率$0.8$（遅れ）である。負荷電圧がともに$100\,\mathrm{V}$であるとき、この配電線路の電力損失[W]は。 ただし、電線1線当たりの抵抗は$0.4\,\mathrm{\Omega}$とし、配電線路のリアクタンスは無視する。

正解: ハ. 80 各負荷の電流 $I = P/(V\cos\theta) = 800/(100\times 0.8) = 10\,\mathrm{A}$ 平衡負荷なので中性線に電流は流れない。 電力損失 $= 2\times I^{2}\times r = 2\times 10^{2}\times 0.4 = 80\,\mathrm{W}$

Question

第一種電気工事士 2016年下期 問6: 図のような単相3線式配電線路において、負荷A、負荷Bともに消費電力$800\,\mathrm{W}$、力率$0.8$（遅れ）である。負荷電圧がともに$100\,\mathrm{V}$であるとき、この配電線路の電力損失[W]は。
ただし、電線1線当たりの抵抗は$0.4\,\mathrm{\Omega}$とし、配電線路のリアクタンスは無視する。

Accepted Answer

正解: ハ. 80

各負荷の電流 $I = P/(V\cos	heta) = 800/(100	imes 0.8) = 10\,\mathrm{A}$
平衡負荷なので中性線に電流は流れない。
電力損失 $= 2	imes I^{2}	imes r = 2	imes 10^{2}	imes 0.4 = 80\,\mathrm{W}$
