第一種電気工事士 2016年下期問45: (5)で示す部分に使用されるブザーの図記号は。

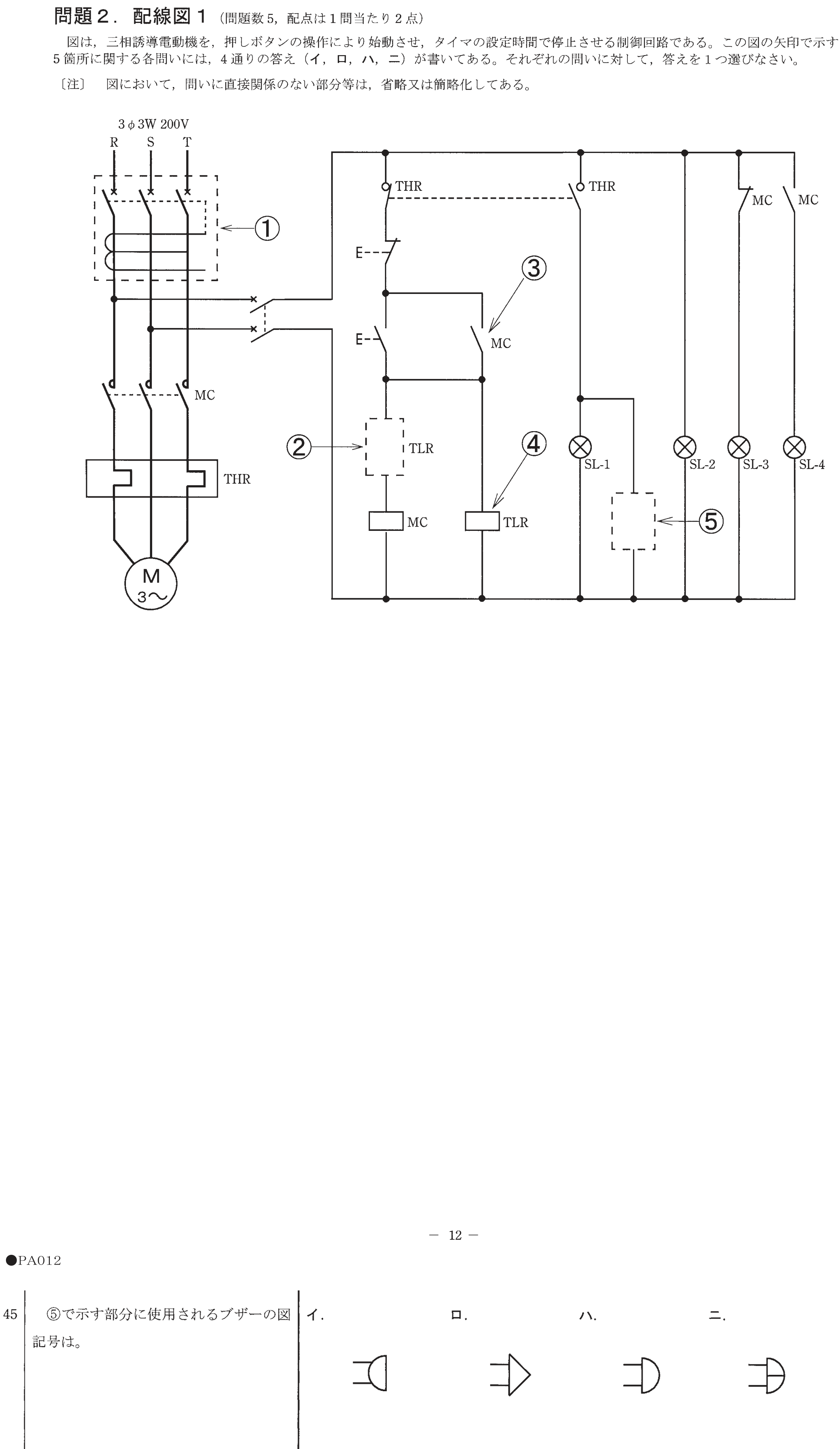

（図は、三相誘導電動機を、押しボタンの操作により始動させ、タイマの設定時間で停止させる制御回路である。）

Question

第一種電気工事士 2016年下期 問45: (5)で示す部分に使用されるブザーの図記号は。
（図は、三相誘導電動機を、押しボタンの操作により始動させ、タイマの設定時間で停止させる制御回路である。）

Accepted Answer

正解: イ.

ブザーの図記号はイが正しい。ブザーは半円形の記号で表される。
