第一種電気工事士 2016年下期問44: (4)に設置する機器は。

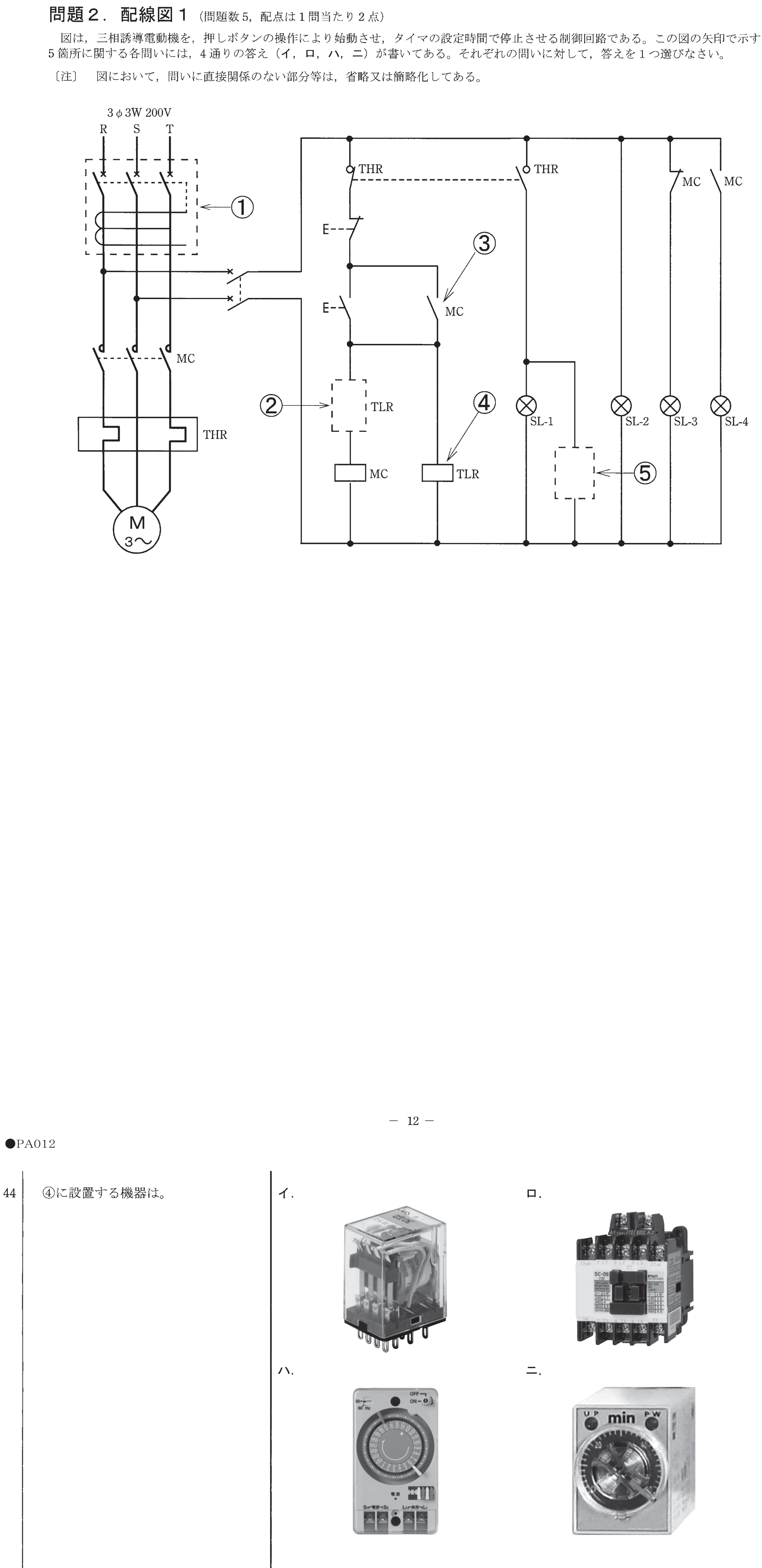

（図は、三相誘導電動機を、押しボタンの操作により始動させ、タイマの設定時間で停止させる制御回路である。）

Question

第一種電気工事士 2016年下期 問44: (4)に設置する機器は。
（図は、三相誘導電動機を、押しボタンの操作により始動させ、タイマの設定時間で停止させる制御回路である。）

Accepted Answer

正解: ニ.

(4)はTLR（タイムリレー/限時継電器）の位置にある。制御回路でタイマの設定時間で電動機を停止させる役割を持つ。ニの写真がタイマリレーである。
