第一種電気工事士 2016年下期問2: 図のような直流回路において、抵抗$2\,\mathrm{\Omega}$に流れる電流$I\,\mathrm{[A]}$は。
ただし、電池の内部抵抗は無視する。

Question

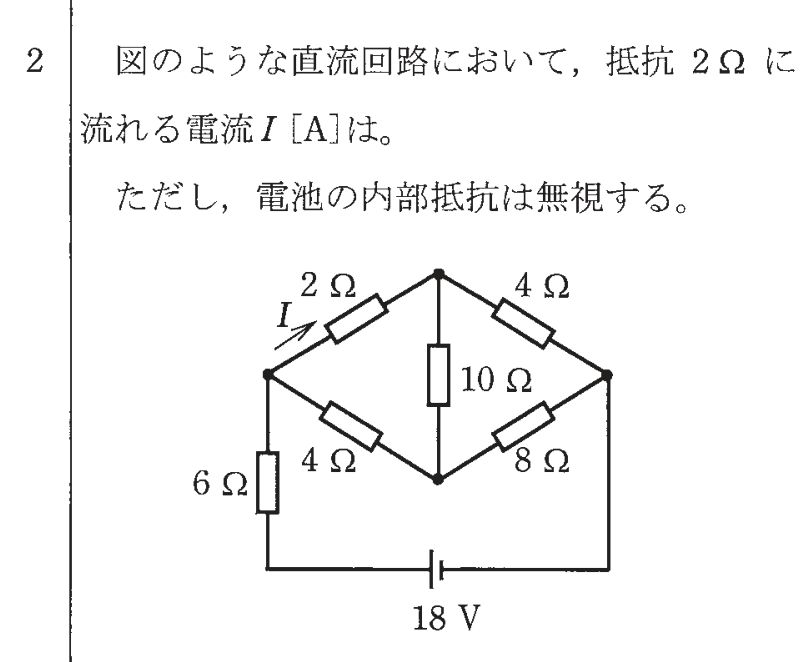

第一種電気工事士 2016年下期 問2: 図のような直流回路において、抵抗$2\,\mathrm{\Omega}$に流れる電流$I\,\mathrm{[A]}$は。
ただし、電池の内部抵抗は無視する。

Accepted Answer

正解: ロ. 1.2

回路を解析すると、$2\,\mathrm{\Omega}$に流れる電流 $I = 1.2\,\mathrm{A}$（ロ）
キルヒホッフの法則により各分岐電流を計算すると $I = 1.2\,\mathrm{A}$ となる。
