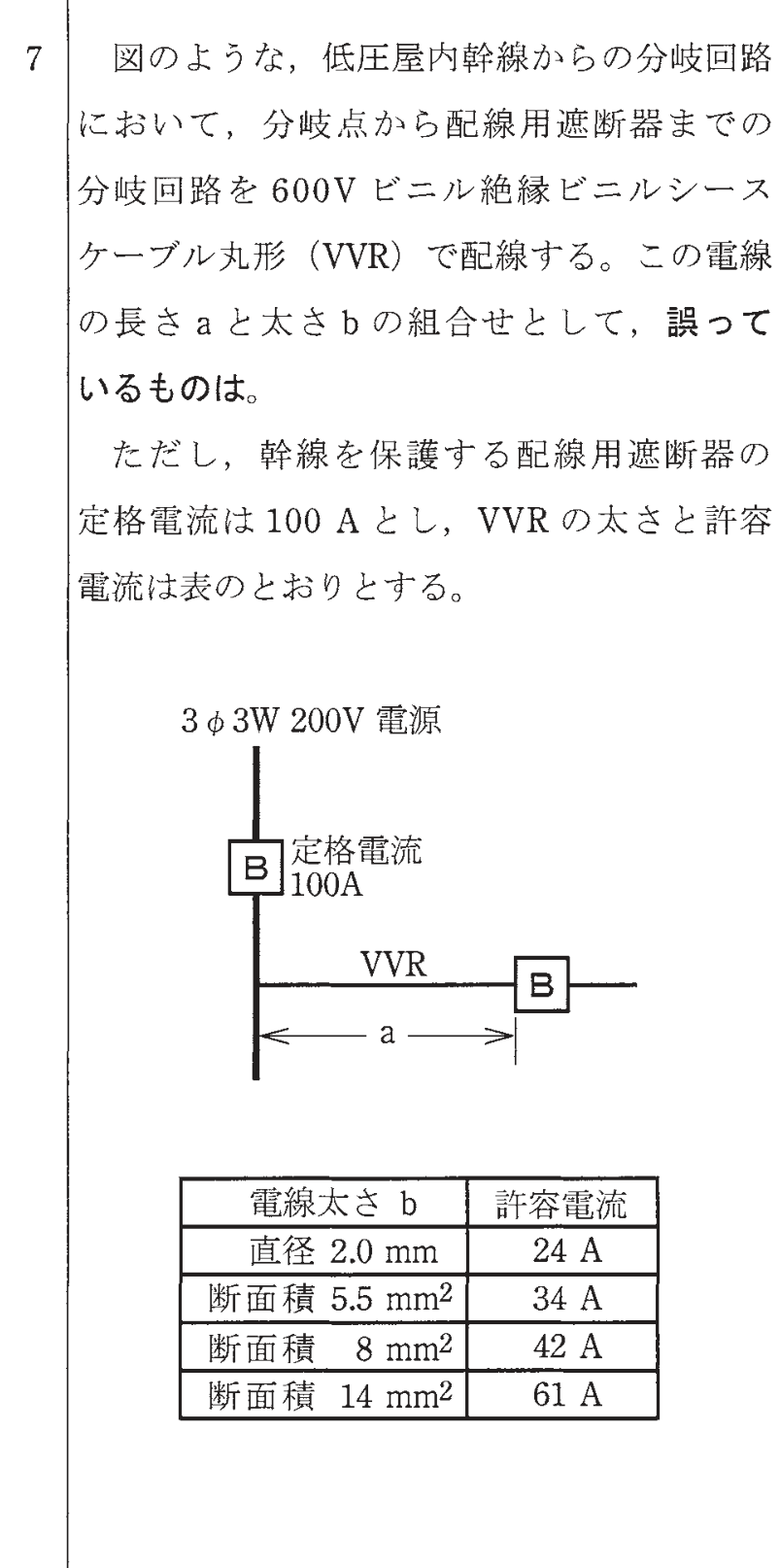

第一種電気工事士 2015年下期問7: 図のような、低圧屋内幹線からの分岐回路において、分岐点から配線用遮断器までの分岐回路を600Vビニル絶縁ビニルシースケーブル丸形（VVR）で配線する。この電線の長さaと太さbの組合せとして、誤っているものは。ただし、幹線を保護する配線用遮断器の定格電流は100Aとし、VVRの太さと許容電流は表のとおりとする。

Question

第一種電気工事士 2015年下期 問7: 図のような、低圧屋内幹線からの分岐回路において、分岐点から配線用遮断器までの分岐回路を600Vビニル絶縁ビニルシースケーブル丸形（VVR）で配線する。この電線の長さaと太さbの組合せとして、誤っているものは。ただし、幹線を保護する配線用遮断器の定格電流は100Aとし、VVRの太さと許容電流は表のとおりとする。

Accepted Answer

正解: ロ. a：5m b：5.5mm²

幹線の過電流遮断器の定格電流100Aに対する分岐回路の条件：
・3m以下：制限なし（イはOK）
・8m以下：幹線の過電流遮断器の定格電流の35%以上の許容電流→100×0.35=35A以上必要
  ロ：5.5mm²の許容電流34Aは35A未満→不適合（誤り）
  ハ：8mm²の許容電流42Aは35A以上→OK
・8m超：幹線の過電流遮断器の定格電流の55%以上の許容電流→100×0.55=55A以上必要
  ニ：14mm²の許容電流61Aは55A以上→OK
