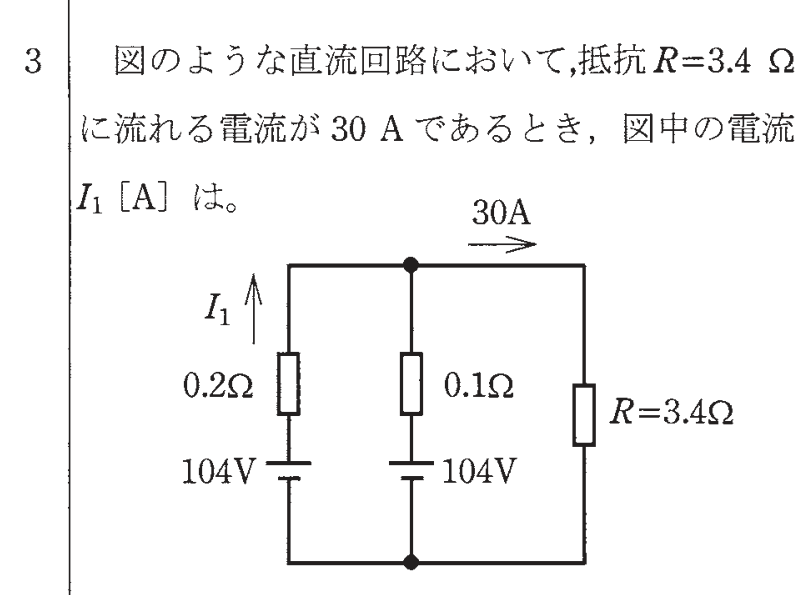

第一種電気工事士 2015年下期問3: 図のような直流回路において、抵抗$R=3.4\,\Omega$に流れる電流が$30\,\mathrm{A}$であるとき、図中の電流$I_1\,[\mathrm{A}]$は。

Question

第一種電気工事士 2015年下期 問3: 図のような直流回路において、抵抗$R=3.4\,\Omega$に流れる電流が$30\,\mathrm{A}$であるとき、図中の電流$I_1\,[\mathrm{A}]$は。

Accepted Answer

正解: ロ. 10

$R=3.4\,\Omega$に$30\,\mathrm{A}$が流れるので、$R$の電圧降下$= 3.4	imes 30 = 102\,\mathrm{V}$。2つの電源（各$104\,\mathrm{V}$）と内部抵抗（$0.2\,\Omega$と$0.1\,\Omega$）の並列回路から、キルヒホッフの法則を用いて$I_1 = 10\,\mathrm{A}$が求まる。
