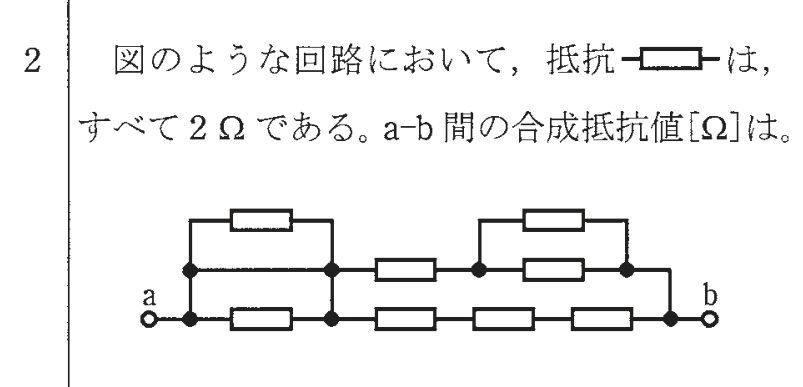

第一種電気工事士 2015年下期問2: 図のような回路において、抵抗は、すべて$2\,\Omega$である。$a$-$b$間の合成抵抗値$[\Omega]$は。

Question

第一種電気工事士 2015年下期 問2: 図のような回路において、抵抗は、すべて$2\,\Omega$である。$a$-$b$間の合成抵抗値$[\Omega]$は。

Accepted Answer

正解: ロ. 2

回路のブリッジ構成を分析すると、対称性よりブリッジ部分が平衡しており、$a$-$b$間の合成抵抗は$2\,\Omega$となる。
