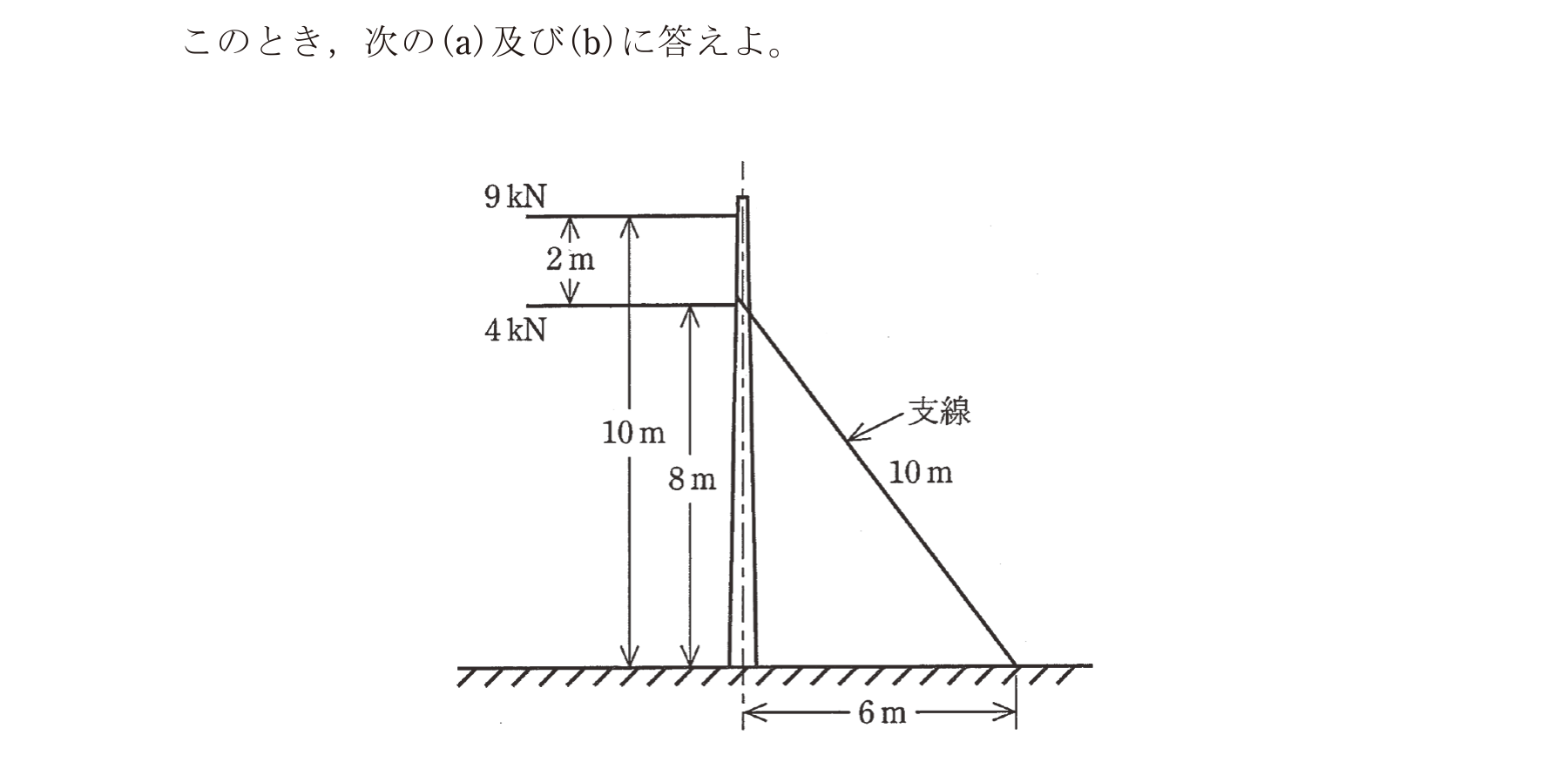

第三種電気主任技術者 2025年下期問79: 図のように高圧架空電線と低圧架空電線を併架するA種鉄筋コンクリート柱がある。この電線路の引留箇所において下記の条件で支線を設けるものとする。
(ｱ) 高低圧電線間の離隔距離を $2\,\mathrm{m}$ とし，高圧電線の取り付け高さを $10\,\mathrm{m}$，低圧電線と支線の取り付け高さをそれぞれ $8\,\mathrm{m}$ とする。
(ｲ) 高圧電線の水平張力は $9\,\mathrm{kN}$，低圧電線の水平張力は $4\,\mathrm{kN}$ とし，これらの全荷重を支線で支えるものとする。
このとき，次の(a)及び(b)に答えよ。

(a) 支線に生じる引張荷重 $[\mathrm{kN}]$ の値として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Q: 第三種電気主任技術者 2025年下期 問79: 図のように高圧架空電線と低圧架空電線を併架するA種鉄筋コンクリート柱がある。この電線路の引留箇所において下記の条件で支線を設けるものとする。 (ｱ) 高低圧電線間の離隔距離を $2\,\mathrm{m}$ とし，高圧電線の取り付け高さを $10\,\mathrm{m}$，低圧電線と支線の取り付け高さをそれぞれ $8\,\mathrm{m}$ とする。 (ｲ) 高圧電線の水平張力は $9\,\mathrm{kN}$，低圧電線の水平張力は $4\,\mathrm{kN}$ とし，これらの全荷重を支線で支えるものとする。 このとき，次の(a)及び(b)に答えよ。 (a) 支線に生じる引張荷重 $[\mathrm{kN}]$ の値として，最も近いものを次の(1)～(5)のうちから一つ選べ。

正解: ニ. $25.4$ 柱脚まわりの電線張力のモーメントは $9\times10+4\times8=122\,\mathrm{kN\cdot m}$。支線取付け高さ $8\,\mathrm{m}$ で必要な水平分力は $122/8=15.25\,\mathrm{kN}$ である。支線は水平 $6\,\mathrm{m}$，鉛直 $8\,\mathrm{m}$，長さ $10\,\mathrm{m}$ なので，張力は $15.25/(6/10)=25.4\,\mathrm{kN}$。ニが正しい。

Question

第三種電気主任技術者 2025年下期 問79: 図のように高圧架空電線と低圧架空電線を併架するA種鉄筋コンクリート柱がある。この電線路の引留箇所において下記の条件で支線を設けるものとする。
(ｱ) 高低圧電線間の離隔距離を $2\,\mathrm{m}$ とし，高圧電線の取り付け高さを $10\,\mathrm{m}$，低圧電線と支線の取り付け高さをそれぞれ $8\,\mathrm{m}$ とする。
(ｲ) 高圧電線の水平張力は $9\,\mathrm{kN}$，低圧電線の水平張力は $4\,\mathrm{kN}$ とし，これらの全荷重を支線で支えるものとする。
このとき，次の(a)及び(b)に答えよ。

(a) 支線に生じる引張荷重 $[\mathrm{kN}]$ の値として，最も近いものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ニ. $25.4$

柱脚まわりの電線張力のモーメントは $9	imes10+4	imes8=122\,\mathrm{kN\cdot m}$。支線取付け高さ $8\,\mathrm{m}$ で必要な水平分力は $122/8=15.25\,\mathrm{kN}$ である。支線は水平 $6\,\mathrm{m}$，鉛直 $8\,\mathrm{m}$，長さ $10\,\mathrm{m}$ なので，張力は $15.25/(6/10)=25.4\,\mathrm{kN}$。ニが正しい。
