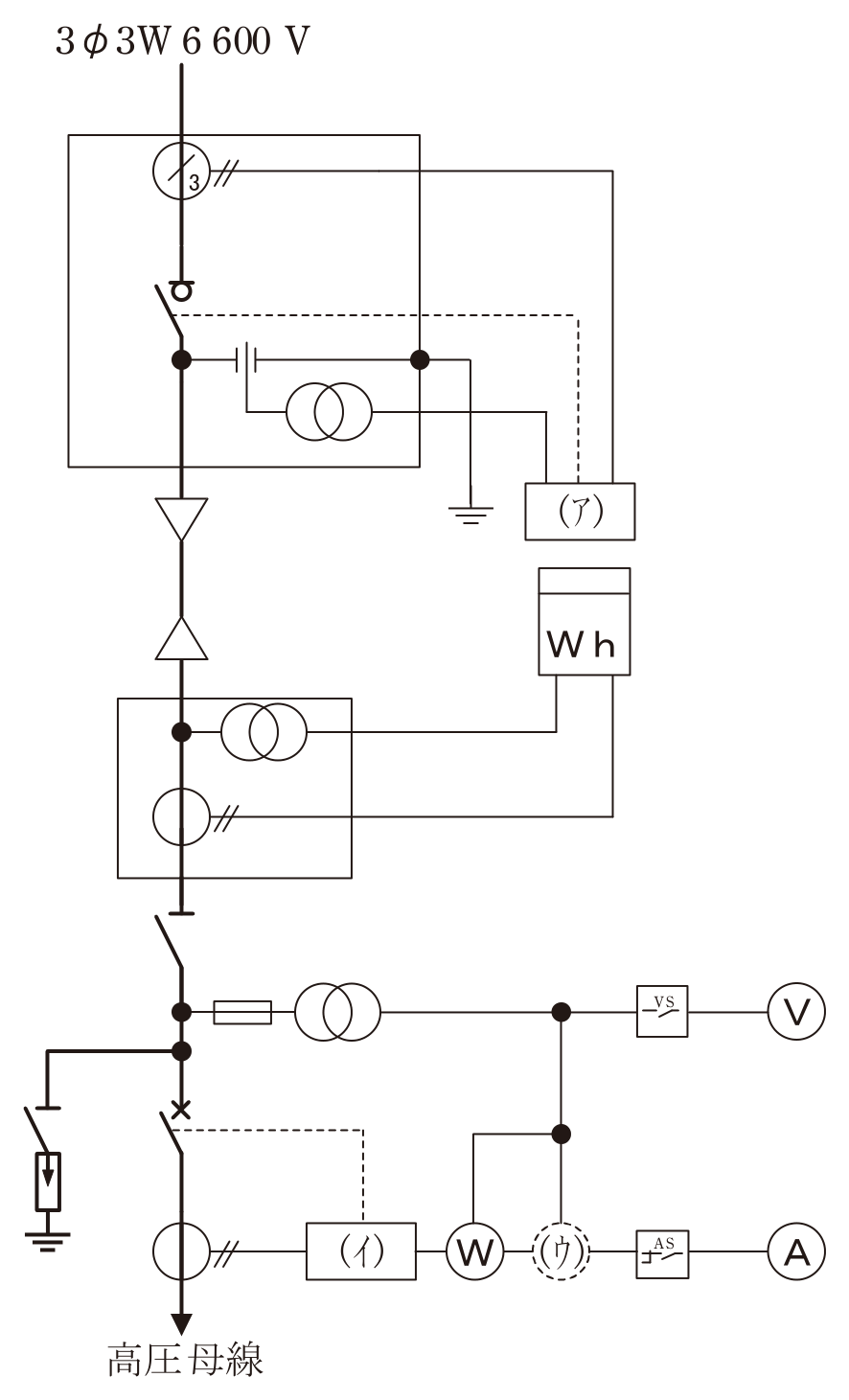

第三種電気主任技術者 2025年下期問74: 図は，高圧受電設備の単線結線図の一部である。

図の空白箇所(ｱ)～(ｳ)に設置する機器又は計器として，正しいものを組み合わせたのは次のうちどれか。

Question

第三種電気主任技術者 2025年下期 問74: 図は，高圧受電設備の単線結線図の一部である。

図の空白箇所(ｱ)～(ｳ)に設置する機器又は計器として，正しいものを組み合わせたのは次のうちどれか。

Accepted Answer

正解: ホ. 地絡継電器　過電流継電器　力率計

単線結線図の(ｱ)は零相電圧・零相電流を用いる地絡継電器，(ｲ)は変流器二次側で過電流を検出する過電流継電器である。(ｳ)は電力計と同じ電圧・電流回路から接続する力率計となるため，ホが正しい。
