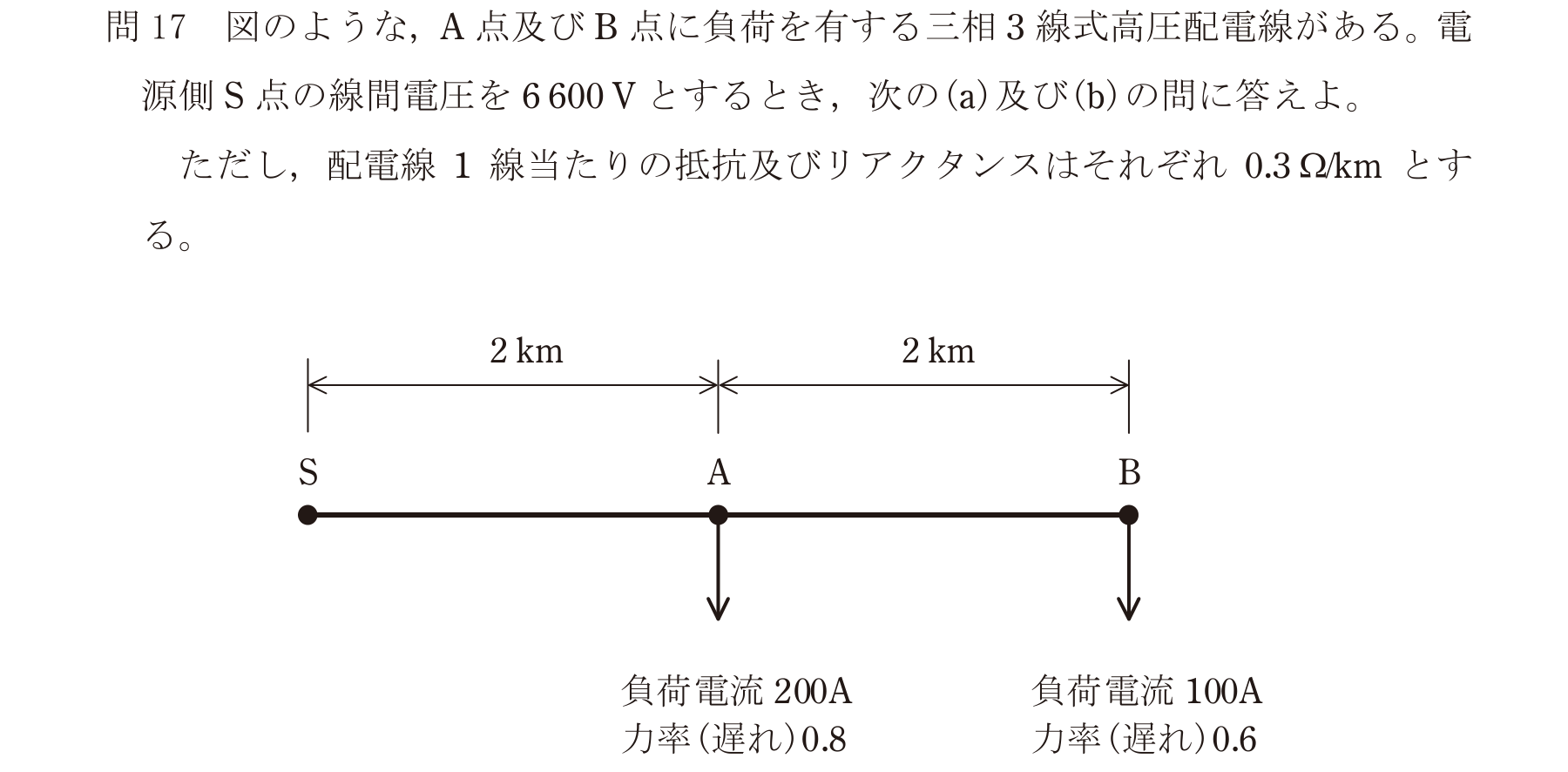

第三種電気主任技術者 2025年下期問41: 図のような，A点及びB点に負荷を有する三相 $3$ 線式高圧配電線がある。電源側S点の線間電圧を $6\,600\,\mathrm{V}$ とするとき，次の(a)及び(b)の問に答えよ。
ただし，配電線 $1$ 線当たりの抵抗及びリアクタンスはそれぞれ $0.3\,\Omega/\mathrm{km}$ とする。

(a) S-A間に流れる電流の有効成分の値 $[\mathrm{A}]$ として，正しいものを次の(1)～(5)のうちから一つ選べ。

Q: 第三種電気主任技術者 2025年下期 問41: 図のような，A点及びB点に負荷を有する三相 $3$ 線式高圧配電線がある。電源側S点の線間電圧を $6\,600\,\mathrm{V}$ とするとき，次の(a)及び(b)の問に答えよ。 ただし，配電線 $1$ 線当たりの抵抗及びリアクタンスはそれぞれ $0.3\,\Omega/\mathrm{km}$ とする。 (a) S-A間に流れる電流の有効成分の値 $[\mathrm{A}]$ として，正しいものを次の(1)～(5)のうちから一つ選べ。

正解: ハ. $220$ S-A間にはA点負荷とB点負荷の両電流が流れる。各負荷電流の有効成分は，A点が $200\times0.8=160\,\mathrm{A}$，B点が $100\times0.6=60\,\mathrm{A}$。合計は $160+60=220\,\mathrm{A}$ なので，ハが正しい。
