第三種電気主任技術者 2025年上期問22: エミッタホロワ回路について，次の(a)及び(b)の問に答えよ。

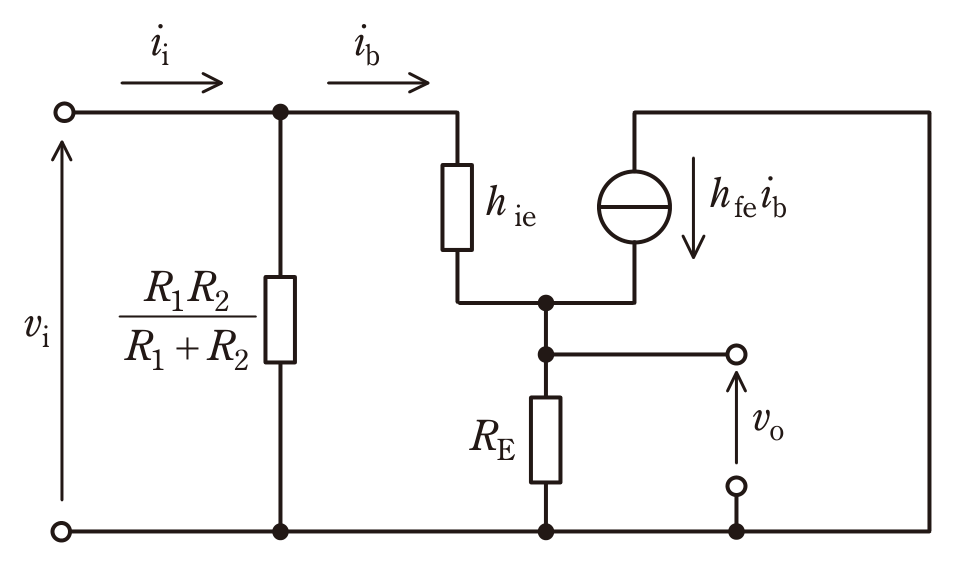

(b) 図2は，エミッタホロワ回路の交流等価回路である。ただし，使用する周波数において図1の二つのコンデンサのインピーダンスが十分に小さい場合を考えている。ここで，$h_{ie}=2.5\,\mathrm{k\Omega}$，$h_{fe}=300$ であり，$R_E$ は小問(a)で求めた値とする。入力インピーダンス $v_i/i_i$ の値 $[\mathrm{k\Omega}]$ として，最も近いものを次の(1)～(5)のうちから一つ選べ。ただし，$v_i$ と $i_i$ はそれぞれ図2に示す入力電圧と入力電流である。

Question

第三種電気主任技術者 2025年上期 問22: エミッタホロワ回路について，次の(a)及び(b)の問に答えよ。

(b) 図2は，エミッタホロワ回路の交流等価回路である。ただし，使用する周波数において図1の二つのコンデンサのインピーダンスが十分に小さい場合を考えている。ここで，$h_{ie}=2.5\,\mathrm{k\Omega}$，$h_{fe}=300$ であり，$R_E$ は小問(a)で求めた値とする。入力インピーダンス $v_i/i_i$ の値 $[\mathrm{k\Omega}]$ として，最も近いものを次の(1)～(5)のうちから一つ選べ。ただし，$v_i$ と $i_i$ はそれぞれ図2に示す入力電圧と入力電流である。

Accepted Answer

正解: イ. $2.0$

トランジスタのベースから見た入力は $h_{ie}+(1+h_{fe})R_E\simeq2.5+301	imes2.7\simeq815\,\mathrm{k\Omega}$ と大きい。一方，分圧抵抗は $R_1\parallel R_2=3\parallel6=2\,\mathrm{k\Omega}$ なので，全入力インピーダンスは両者の並列で約 $2.0\,\mathrm{k\Omega}$ となる。
