第三種電気主任技術者 2025年上期問21: エミッタホロワ回路について，次の(a)及び(b)の問に答えよ。

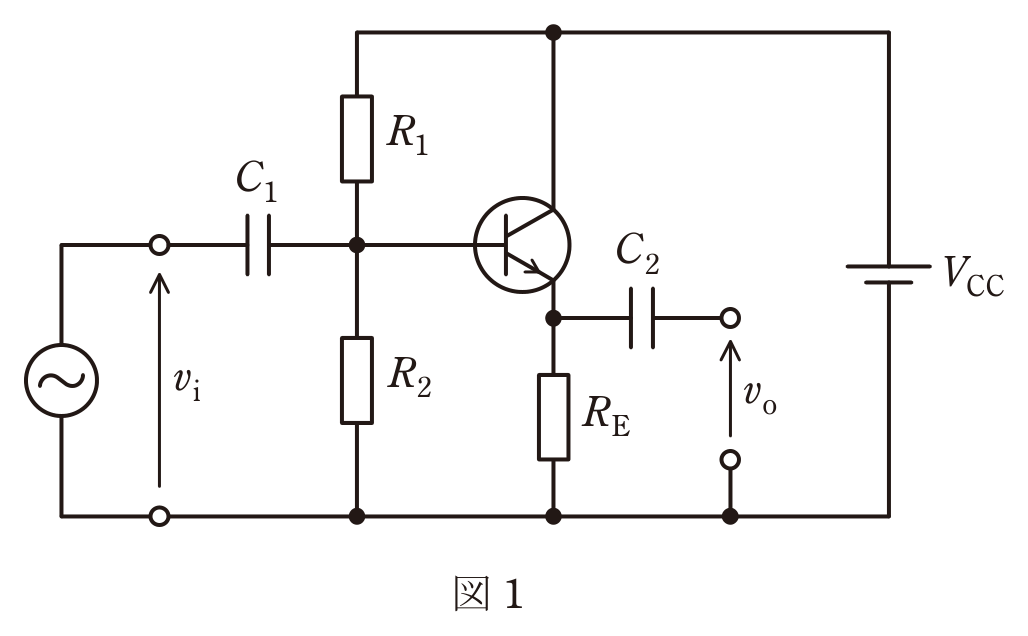

(a) 図1の回路で $V_{CC}=9\,\mathrm{V}$，$R_1=3\,\mathrm{k\Omega}$，$R_2=6\,\mathrm{k\Omega}$ とする。動作点におけるエミッタ電流を $2\,\mathrm{mA}$ としたい。抵抗 $R_E$ の値 $[\mathrm{k\Omega}]$ として，最も近いものを次の(1)～(5)のうちから一つ選べ。ただし，動作点において，ベース電流は $R_2$ を流れる直流電流より十分小さく無視できるものとし，ベース-エミッタ間電圧は $0.7\,\mathrm{V}$ とする。

Q: 第三種電気主任技術者 2025年上期 問21: エミッタホロワ回路について，次の(a)及び(b)の問に答えよ。 (a) 図1の回路で $V_{CC}=9\,\mathrm{V}$，$R_1=3\,\mathrm{k\Omega}$，$R_2=6\,\mathrm{k\Omega}$ とする。動作点におけるエミッタ電流を $2\,\mathrm{mA}$ としたい。抵抗 $R_E$ の値 $[\mathrm{k\Omega}]$ として，最も近いものを次の(1)～(5)のうちから一つ選べ。ただし，動作点において，ベース電流は $R_2$ を流れる直流電流より十分小さく無視できるものとし，ベース-エミッタ間電圧は $0.7\,\mathrm{V}$ とする。

正解: ハ. $2.7$ ベース電流を無視すると分圧回路によるベース電圧は $V_B=9\times6/(3+6)=6\,\mathrm{V}$。エミッタ電圧は $V_E=6-0.7=5.3\,\mathrm{V}$ なので，$R_E=V_E/I_E=5.3/(2\,\mathrm{mA})=2.65\,\mathrm{k\Omega}$。最も近いのは $2.7\,\mathrm{k\Omega}$。

Question

第三種電気主任技術者 2025年上期 問21: エミッタホロワ回路について，次の(a)及び(b)の問に答えよ。

(a) 図1の回路で $V_{CC}=9\,\mathrm{V}$，$R_1=3\,\mathrm{k\Omega}$，$R_2=6\,\mathrm{k\Omega}$ とする。動作点におけるエミッタ電流を $2\,\mathrm{mA}$ としたい。抵抗 $R_E$ の値 $[\mathrm{k\Omega}]$ として，最も近いものを次の(1)～(5)のうちから一つ選べ。ただし，動作点において，ベース電流は $R_2$ を流れる直流電流より十分小さく無視できるものとし，ベース-エミッタ間電圧は $0.7\,\mathrm{V}$ とする。

Accepted Answer

正解: ハ. $2.7$

ベース電流を無視すると分圧回路によるベース電圧は $V_B=9	imes6/(3+6)=6\,\mathrm{V}$。エミッタ電圧は $V_E=6-0.7=5.3\,\mathrm{V}$ なので，$R_E=V_E/I_E=5.3/(2\,\mathrm{mA})=2.65\,\mathrm{k\Omega}$。最も近いのは $2.7\,\mathrm{k\Omega}$。
