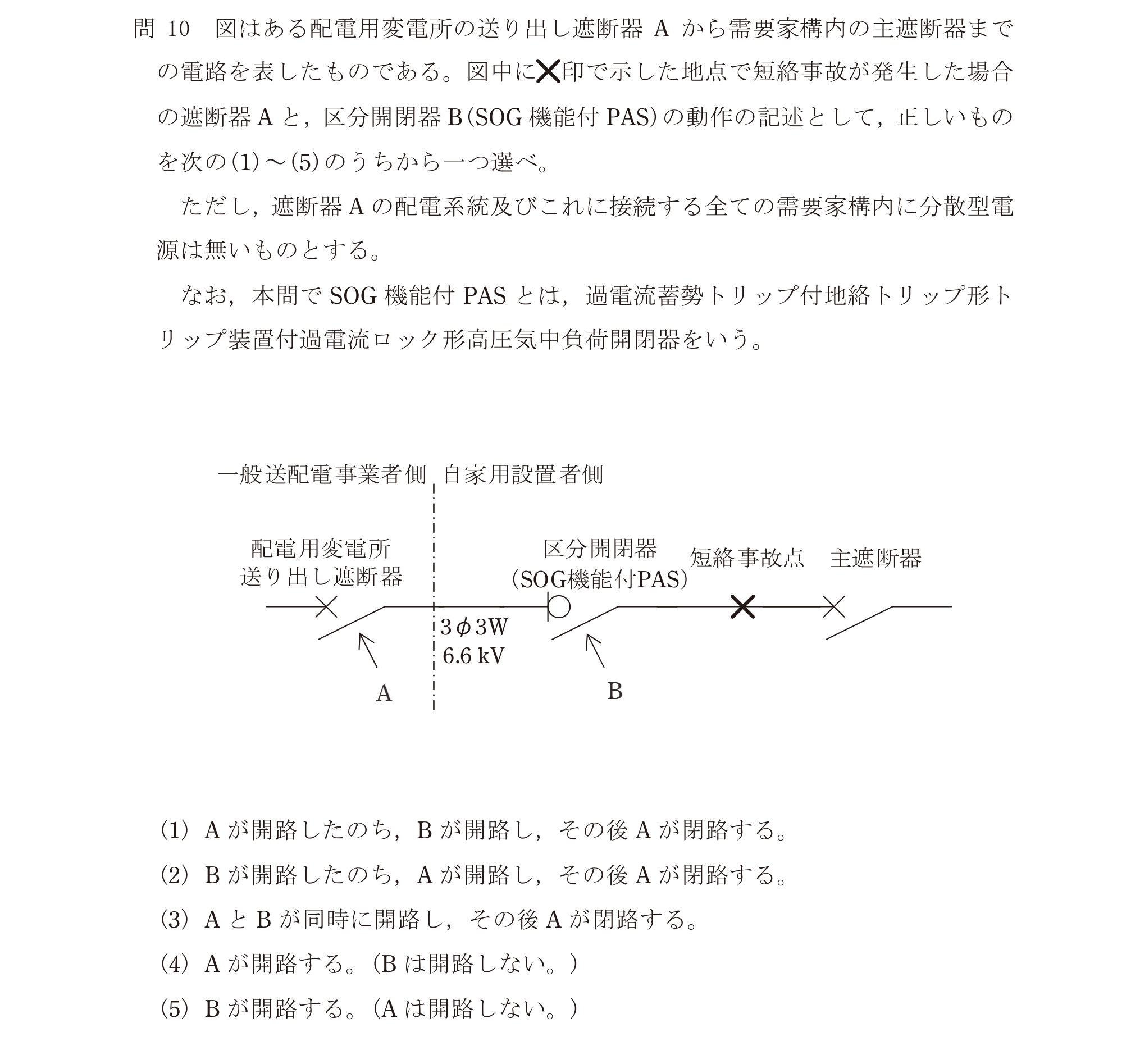

第三種電気主任技術者 2024年上期問74: 図はある配電用変電所の送り出し遮断器Aから需要家構内の主遮断器までの電路を表したものである。図中に×印で示した地点で短絡事故が発生した場合の遮断器Aと，区分開閉器B（SOG機能付PAS）の動作の記述として，正しいものを次の(1)～(5)のうちから一つ選べ。
ただし，遮断器Aの配電系統及びこれに接続する全ての需要家構内に分散型電源は無いものとする。
なお，本問でSOG機能付PASとは，過電流蓄勢トリップ付地絡トリップ形トリップ装置付過電流ロック形高圧気中負荷開閉器をいう。

Question

第三種電気主任技術者 2024年上期 問74: 図はある配電用変電所の送り出し遮断器Aから需要家構内の主遮断器までの電路を表したものである。図中に×印で示した地点で短絡事故が発生した場合の遮断器Aと，区分開閉器B（SOG機能付PAS）の動作の記述として，正しいものを次の(1)～(5)のうちから一つ選べ。
ただし，遮断器Aの配電系統及びこれに接続する全ての需要家構内に分散型電源は無いものとする。
なお，本問でSOG機能付PASとは，過電流蓄勢トリップ付地絡トリップ形トリップ装置付過電流ロック形高圧気中負荷開閉器をいう。

Accepted Answer

正解: イ. Aが開路したのち、Bが開路し、その後Aが閉路する。

SOG機能付PASの動作順序：短絡事故発生→変電所の遮断器Aが過電流で開路（無電圧状態）→SOG機能によりPAS(B)が無電圧を検出して開路→変電所の遮断器Aが自動再閉路。
