第三種電気主任技術者 2024年上期問39: 【B問題16(a)】定格容量$80\,\mathrm{MV\cdot A}$，一次側定格電圧$33\,\mathrm{kV}$，二次側定格電圧$11\,\mathrm{kV}$，百分率インピーダンス$18.3\%$（定格容量ベース）の三相変圧器$T_A$がある。三相変圧器$T_A$の一次側は$33\,\mathrm{kV}$の電源に接続され，二次側は負荷のみが接続されている。電源の百分率内部インピーダンスは，$1.5\%$（系統基準容量ベース）とする。ただし，系統基準容量は$80\,\mathrm{MV\cdot A}$である。なお，抵抗分及びその他の定数は無視する。次の(a)及び(b)の問に答えよ。

(a) 将来の負荷変動等は考えないものとすると，変圧器$T_A$の二次側に設置する遮断器の定格遮断電流の値$[\mathrm{kA}]$として，最も適切なものを次の(1)～(5)のうちから一つ選べ。

Question

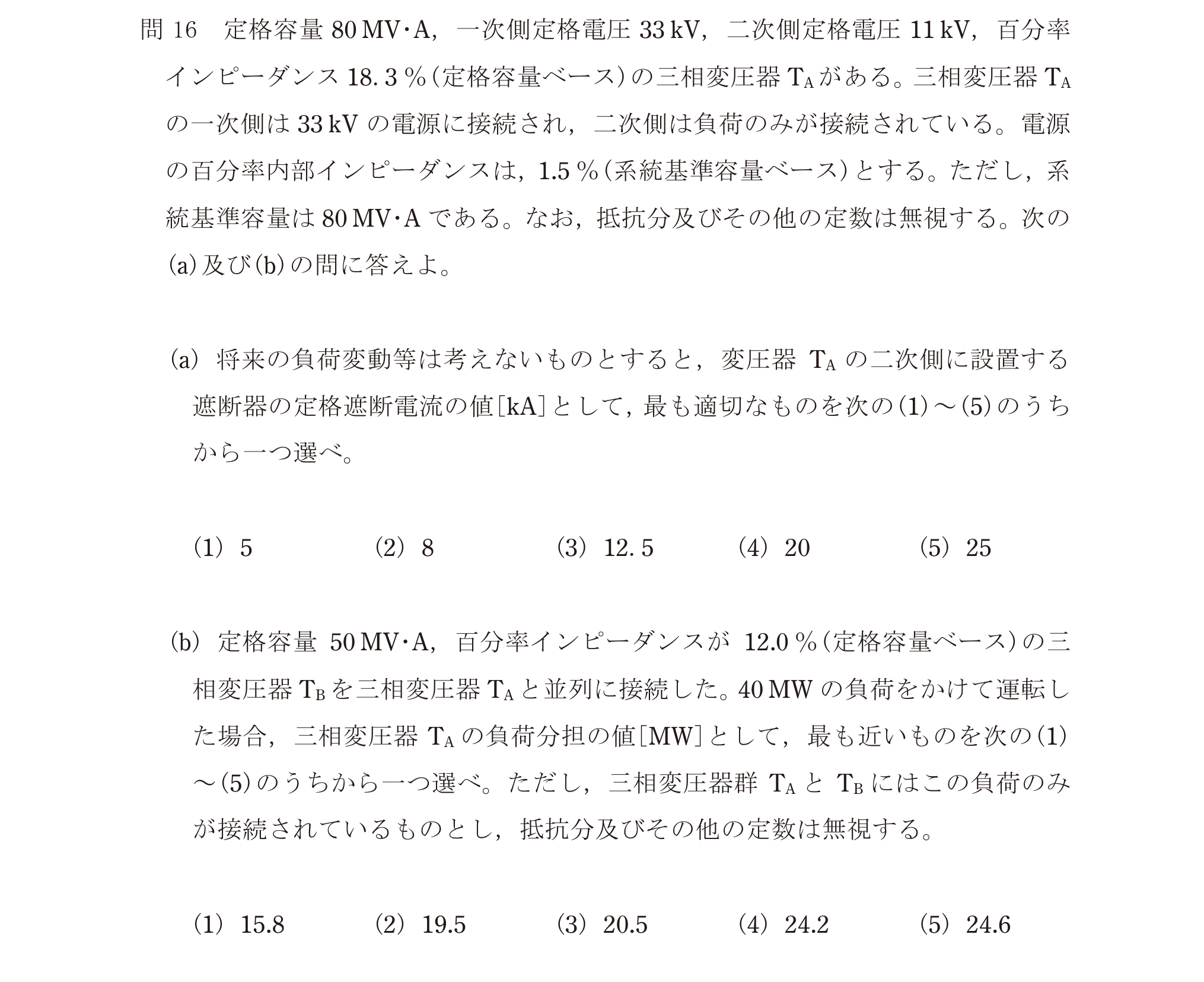

第三種電気主任技術者 2024年上期 問39: 【B問題16(a)】 定格容量$80\,\mathrm{MV\cdot A}$，一次側定格電圧$33\,\mathrm{kV}$，二次側定格電圧$11\,\mathrm{kV}$，百分率インピーダンス$18.3\%$（定格容量ベース）の三相変圧器$T_A$がある。三相変圧器$T_A$の一次側は$33\,\mathrm{kV}$の電源に接続され，二次側は負荷のみが接続されている。電源の百分率内部インピーダンスは，$1.5\%$（系統基準容量ベース）とする。ただし，系統基準容量は$80\,\mathrm{MV\cdot A}$である。なお，抵抗分及びその他の定数は無視する。次の(a)及び(b)の問に答えよ。

(a) 将来の負荷変動等は考えないものとすると，変圧器$T_A$の二次側に設置する遮断器の定格遮断電流の値$[\mathrm{kA}]$として，最も適切なものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: ホ. $25$

二次側定格電流 In = 80×10³/(√3×11) ≈ 4198 A
三相短絡電流 Is = In/%Z = 4198/0.183 ≈ 22940 A ≈ 22.9 kA
定格遮断電流は標準値から25 kA。
