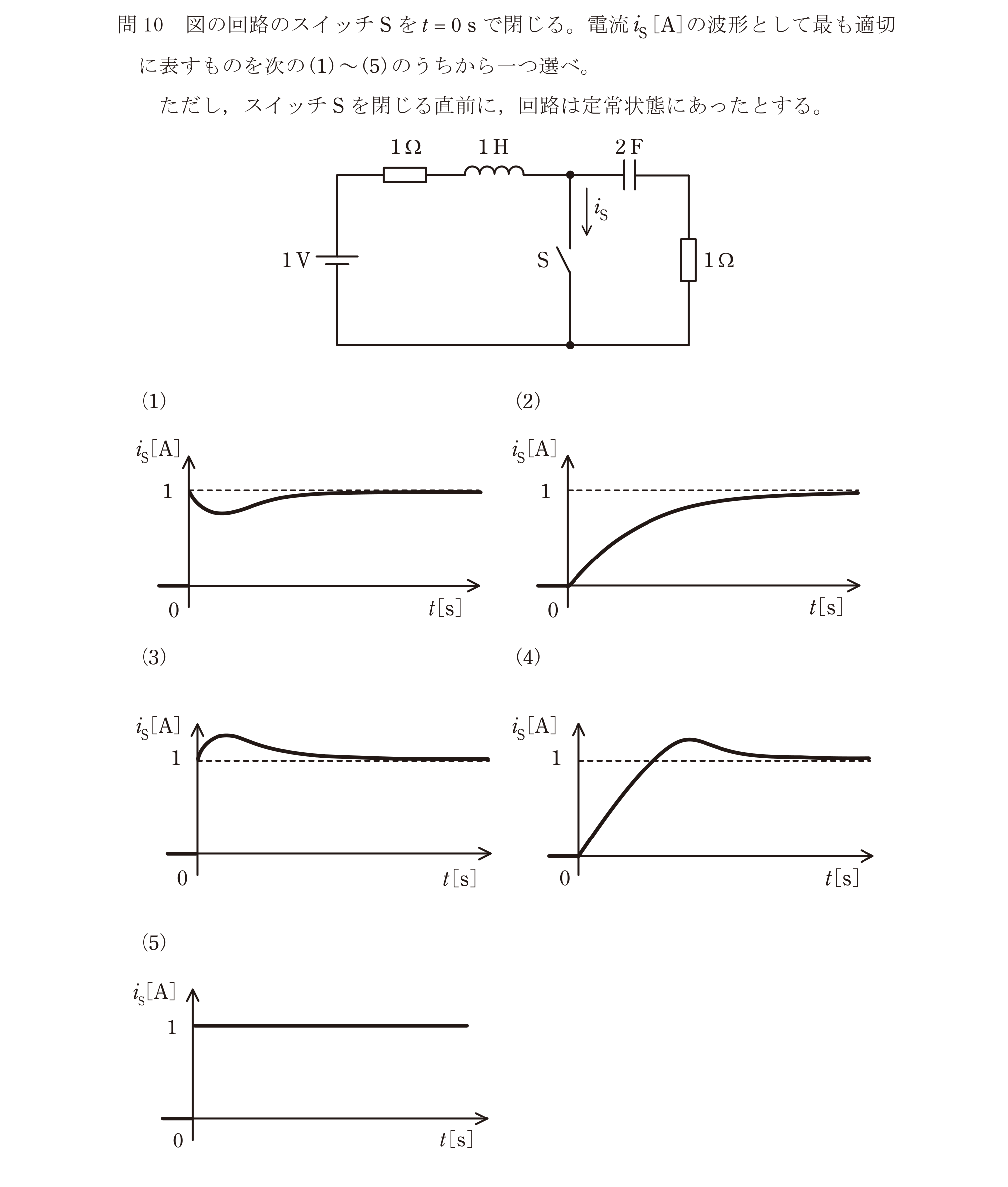

第三種電気主任技術者 2024年上期問10: 図の回路のスイッチSを$t = 0\,\mathrm{s}$で閉じる。電流$i_\mathrm{S}\,[\mathrm{A}]$の波形として最も適切に表すものを次の(1)～(5)のうちから一つ選べ。ただし、スイッチSを閉じる直前に、回路は定常状態にあったとする。

Question

第三種電気主任技術者 2024年上期 問10: 図の回路のスイッチSを$t = 0\,\mathrm{s}$で閉じる。電流$i_\mathrm{S}\,[\mathrm{A}]$の波形として最も適切に表すものを次の(1)～(5)のうちから一つ選べ。ただし、スイッチSを閉じる直前に、回路は定常状態にあったとする。

Accepted Answer

正解: ハ.

スイッチ閉路前の定常状態での初期条件を求め、閉路後の過渡応答を解析する。インダクタンスの電流連続性とコンデンサの電圧連続性から、(3)の波形が正しい。
