第三種電気主任技術者 2022年下期問7: 20℃における抵抗値が $R_1,[\Omega]$，抵抗温度係数が $\alpha_1,[^{\circ}\mathrm{C}^{-1}]$ の抵抗器Aと20℃における抵抗値が $R_2,[\Omega]$，抵抗温度係数が $\alpha_2=0,[^{\circ}\mathrm{C}^{-1}]$ の抵抗器Bが並列に接続されている。その20℃と21℃における並列抵抗値をそれぞれ $r_{20},[\Omega]$，$r_{21},[\Omega]$ とし，$(r_{21}-r_{20})/r_{20}$ を変化率とする。この変化率として，正しいものを次の(1)～(5)のうちから一つ選べ。

Question

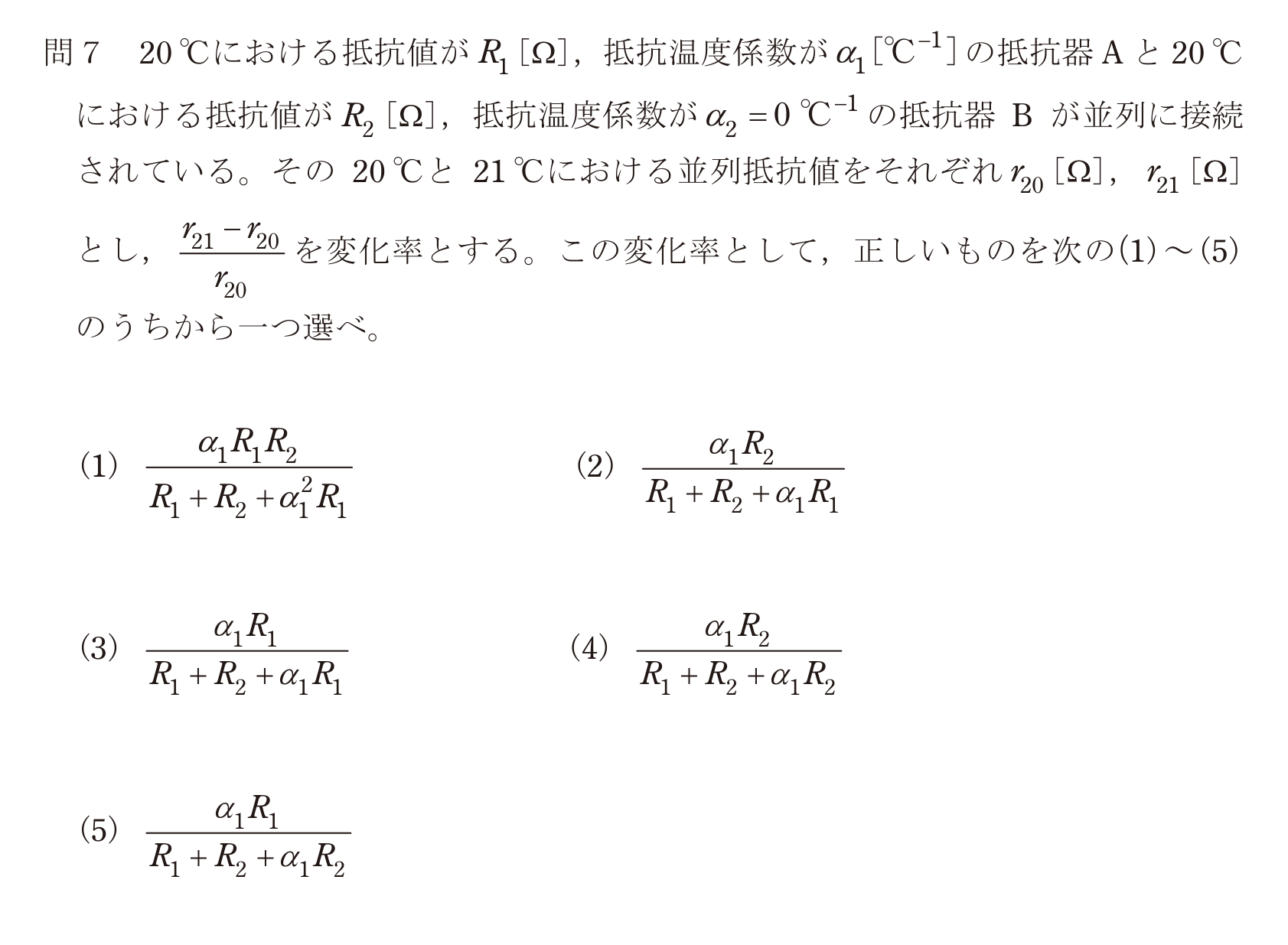

第三種電気主任技術者 2022年下期 問7: 20℃における抵抗値が $R_1,[\Omega]$，抵抗温度係数が $\alpha_1,[^{\circ}\mathrm{C}^{-1}]$ の抵抗器Aと20℃における抵抗値が $R_2,[\Omega]$，抵抗温度係数が $\alpha_2=0,[^{\circ}\mathrm{C}^{-1}]$ の抵抗器Bが並列に接続されている。その20℃と21℃における並列抵抗値をそれぞれ $r_{20},[\Omega]$，$r_{21},[\Omega]$ とし，$(r_{21}-r_{20})/r_{20}$ を変化率とする。この変化率として，正しいものを次の(1)～(5)のうちから一つ選べ。

Accepted Answer

正解: 2. $\dfrac{\alpha_1 R_2}{R_1+R_2+\alpha_1 R_1}$
