第三種電気主任技術者2022下期

8

理論
次の文章は,交流における波形率,波高率に関する記述である。 波形率とは,実効値の(ア)に対する比(波形率=実効値/(ア))をいう。波形率の値は波形によって異なり,正弦波と比較して,三角波のようにとがっていれば,波形率の値は(イ)なり,方形波のように平らであれば,波形率の値は(ウ)なる。 波高率とは,(エ)の実効値に対する比(波高率=(エ)/実効値)をいう。波高率の値は波形によって異なり,正弦波と比較して,三角波のようにとがっていれば,波高率の値は(オ)なり,方形波のように平らであれば,波高率の値は(カ)なる。 上記の記述中の空白箇所(ア)~(カ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。

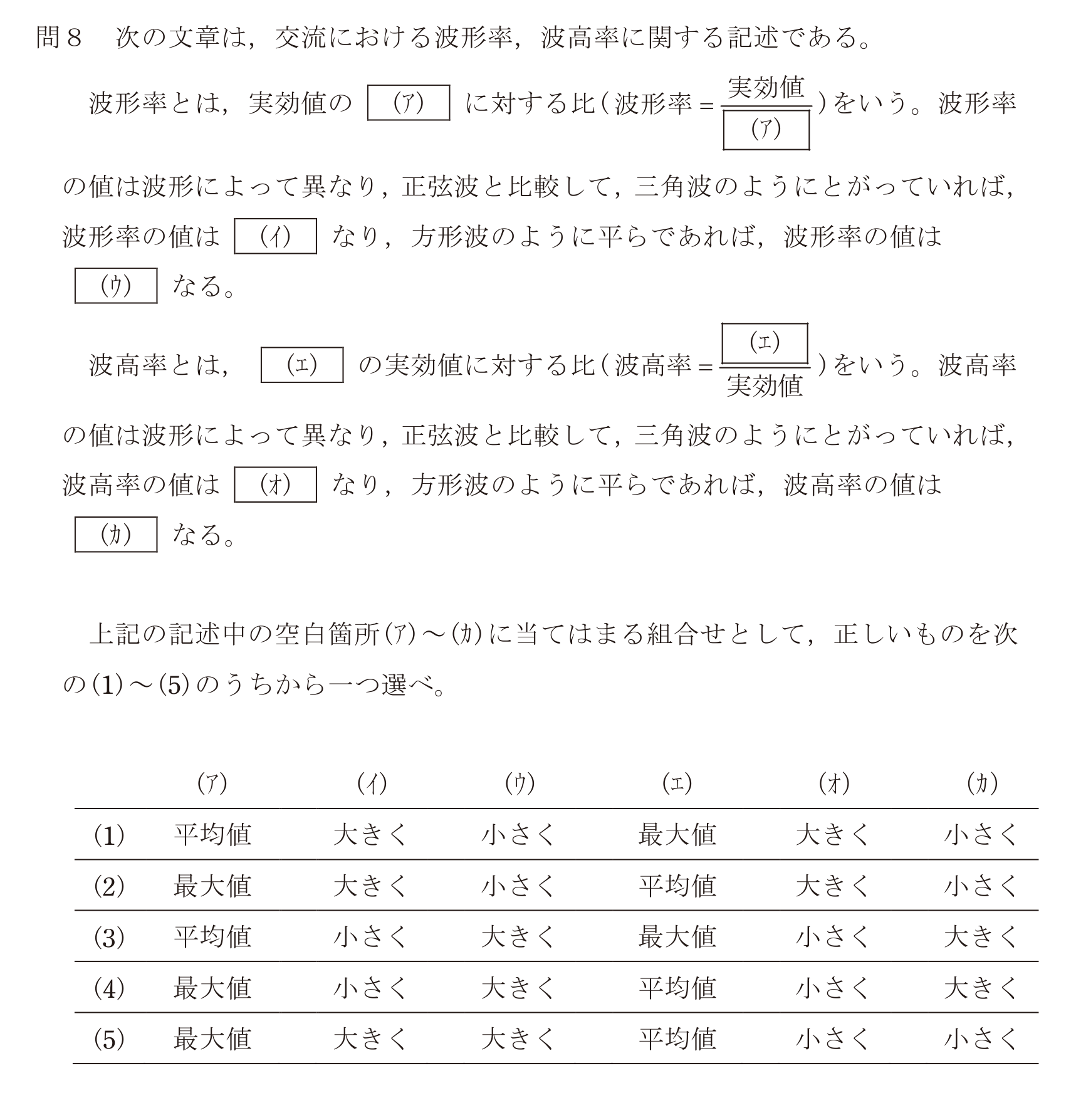

問8の図
1
(ア)平均値 (イ)大きく (ウ)小さく (エ)最大値 (オ)大きく (カ)小さく
正解
2
(ア)最大値 (イ)大きく (ウ)小さく (エ)平均値 (オ)大きく (カ)小さく
3
(ア)平均値 (イ)小さく (ウ)大きく (エ)最大値 (オ)小さく (カ)大きく
4
(ア)最大値 (イ)小さく (ウ)大きく (エ)平均値 (オ)小さく (カ)大きく
5
(ア)最大値 (イ)大きく (ウ)大きく (エ)平均値 (オ)小さく (カ)小さく
