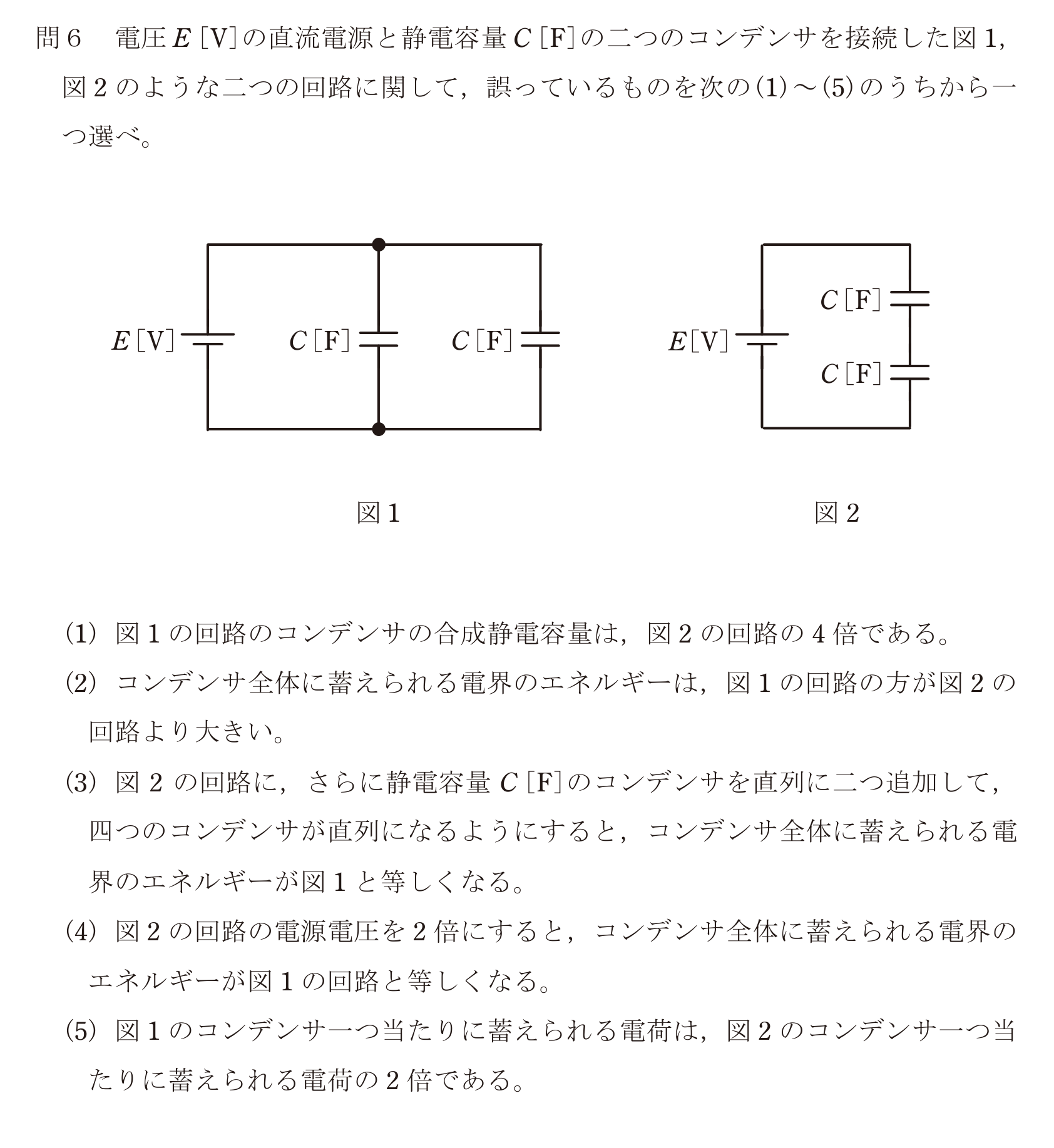

電圧の直流電源と静電容量の二つのコンデンサを接続した図1，図2のような二つの回路に関して，誤っているものを次の(1)～(5)のうちから一つ選べ。
第三種電気主任技術者・2022年 下期
問 6
1
図1の回路のコンデンサの合成静電容量は，図2の回路の4倍である。
2
コンデンサ全体に蓄えられる電界のエネルギーは，図1の回路の方が図2の回路より大きい。
3正解
図2の回路に，さらに静電容量のコンデンサを直列に二つ追加して，四つのコンデンサが直列になるようにすると，コンデンサ全体に蓄えられる電界のエネルギーが図1と等しくなる。
4
図2の回路の電源電圧を2倍にすると，コンデンサ全体に蓄えられる電界のエネルギーが図1の回路と等しくなる。
5
図1のコンデンサ一つ当たりに蓄えられる電荷は，図2のコンデンサ一つ当たりに蓄えられる電荷の2倍である。
