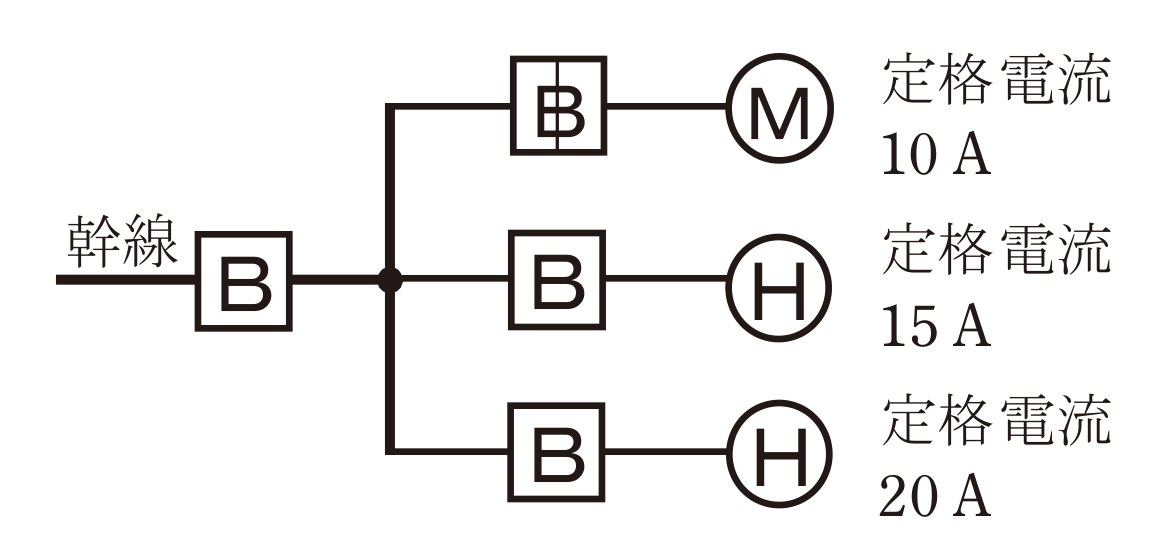

第二種電気工事士 2026年上期問9: 図のように，三相の電動機と電熱器が低圧屋内幹線に接続されている場合，幹線の太さを決める根拠となる電流の最小値$[\mathrm{A}]$は。ただし，需要率は$100\,\%$とする。

Question

第二種電気工事士 2026年上期 問9: 図のように，三相の電動機と電熱器が低圧屋内幹線に接続されている場合，幹線の太さを決める根拠となる電流の最小値$[\mathrm{A}]$は。ただし，需要率は$100\,\%$とする。

Accepted Answer

正解: イ. 45

電動機電流の合計は$10\,\mathrm{A}$，電熱器電流の合計は$15+20=35\,\mathrm{A}$。電動機電流が他の負荷電流以下なので，幹線算定の基礎電流は両者の合計$45\,\mathrm{A}$。
