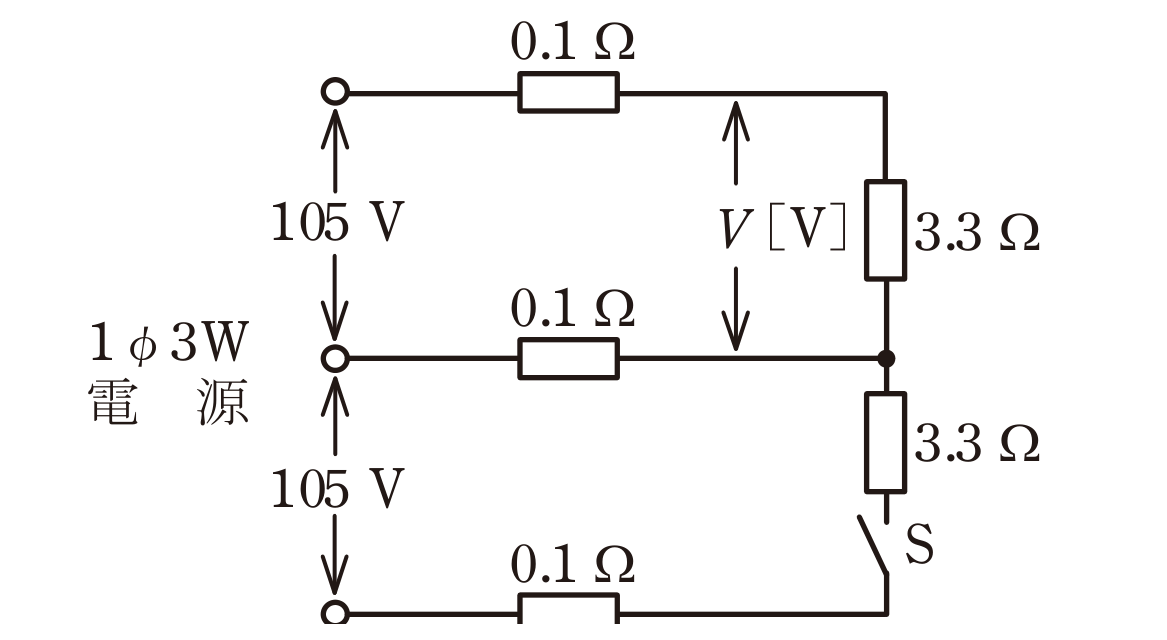

第二種電気工事士 2026年上期問7: 図のような単相3線式回路において，抵抗負荷は$3.3\,\Omega$で一定である。スイッチ$S$を開いているとき，図中の電圧$V$は$99\,\mathrm{V}$であった。この状態からスイッチ$S$を閉じた場合，電圧$V$はどのように変化するか。ただし，電源電圧は$105\,\mathrm{V}$一定で，電線1線当たりの抵抗は$0.1\,\Omega$とする。

Question

第二種電気工事士 2026年上期 問7: 図のような単相3線式回路において，抵抗負荷は$3.3\,\Omega$で一定である。スイッチ$S$を開いているとき，図中の電圧$V$は$99\,\mathrm{V}$であった。この状態からスイッチ$S$を閉じた場合，電圧$V$はどのように変化するか。ただし，電源電圧は$105\,\mathrm{V}$一定で，電線1線当たりの抵抗は$0.1\,\Omega$とする。

Accepted Answer

正解: ニ. $3\,\mathrm{V}$上がる。

スイッチ開放時は上側負荷だけで電線電圧降下が生じ，$V=99\,\mathrm{V}$。スイッチを閉じると上下に同じ$3.3\,\Omega$負荷がつながって中性線電流が打ち消され，図中電圧は$3\,\mathrm{V}$上がる。
