【配線図共通条件】
図は，鉄筋コンクリート造集合住宅の1戸部分の配線図である。
【注意】
1．屋内配線の工事は，特記のある場合を除きビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にある点滅器は，特記のある場合を除き「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．図記号で示す一般用照明にはLED照明器具を使用することとし，選択肢（答え）の写真にある照明器具は，すべてLED照明器具とする。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

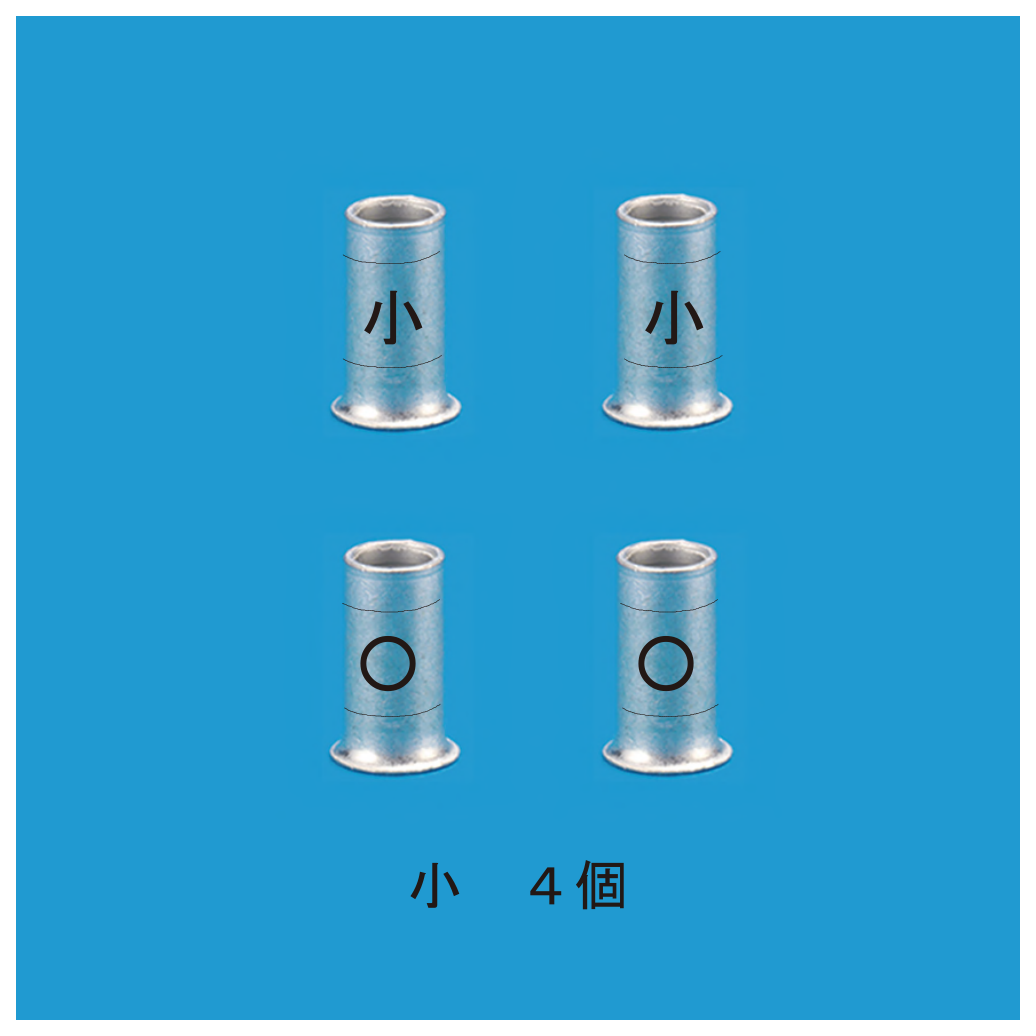

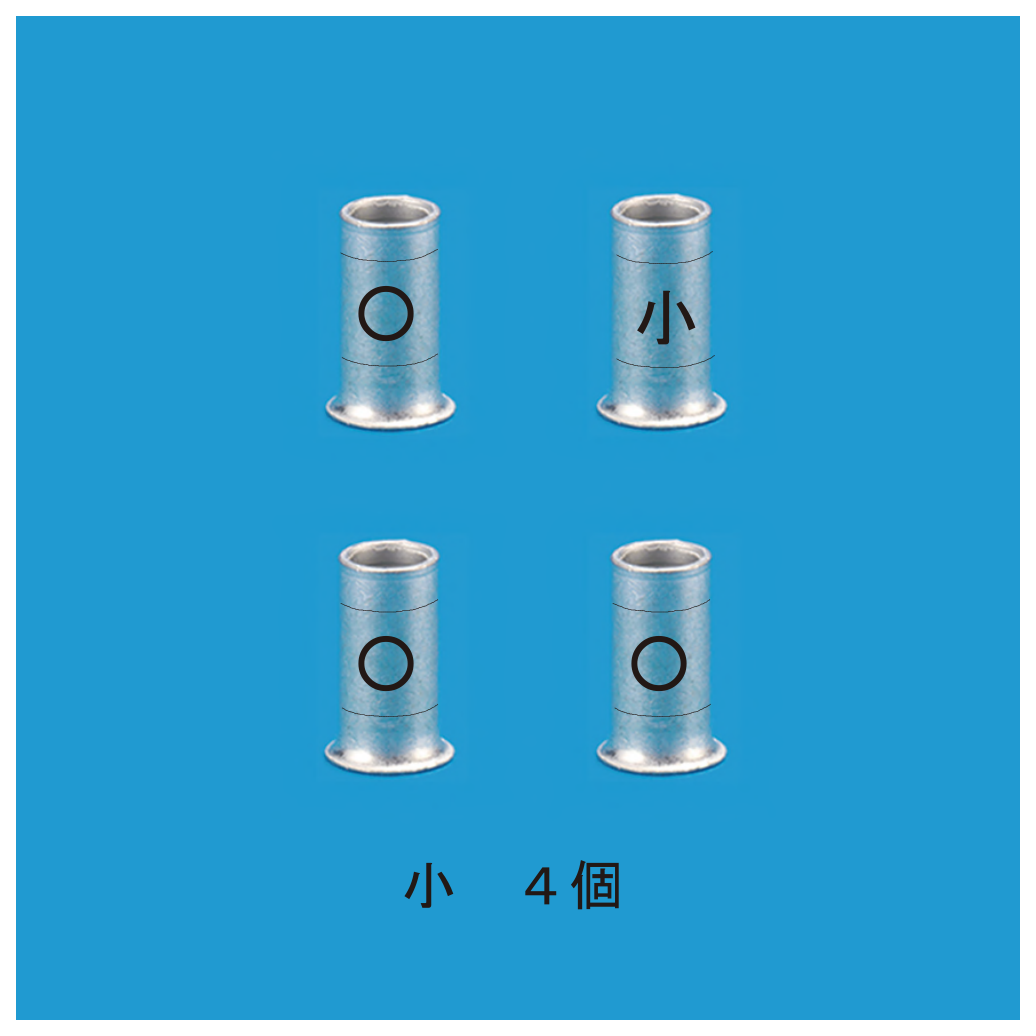

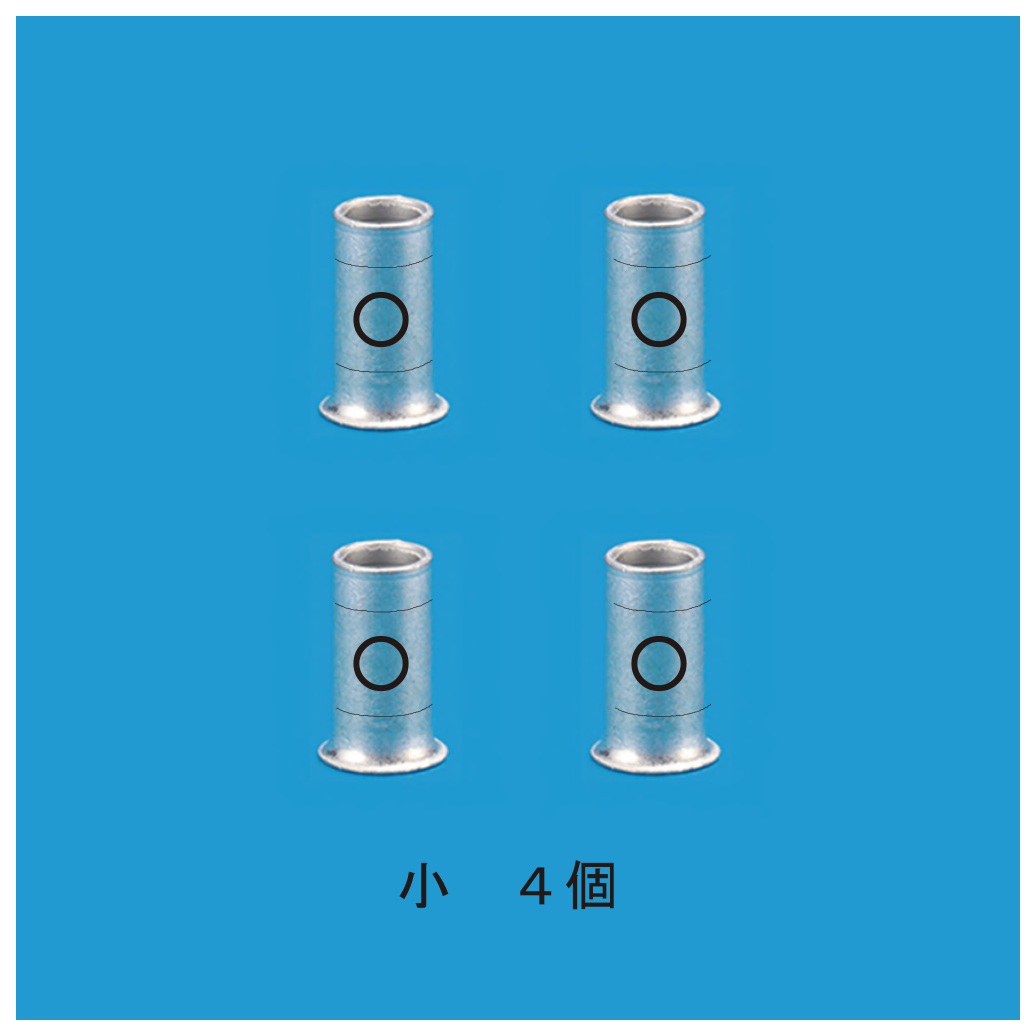

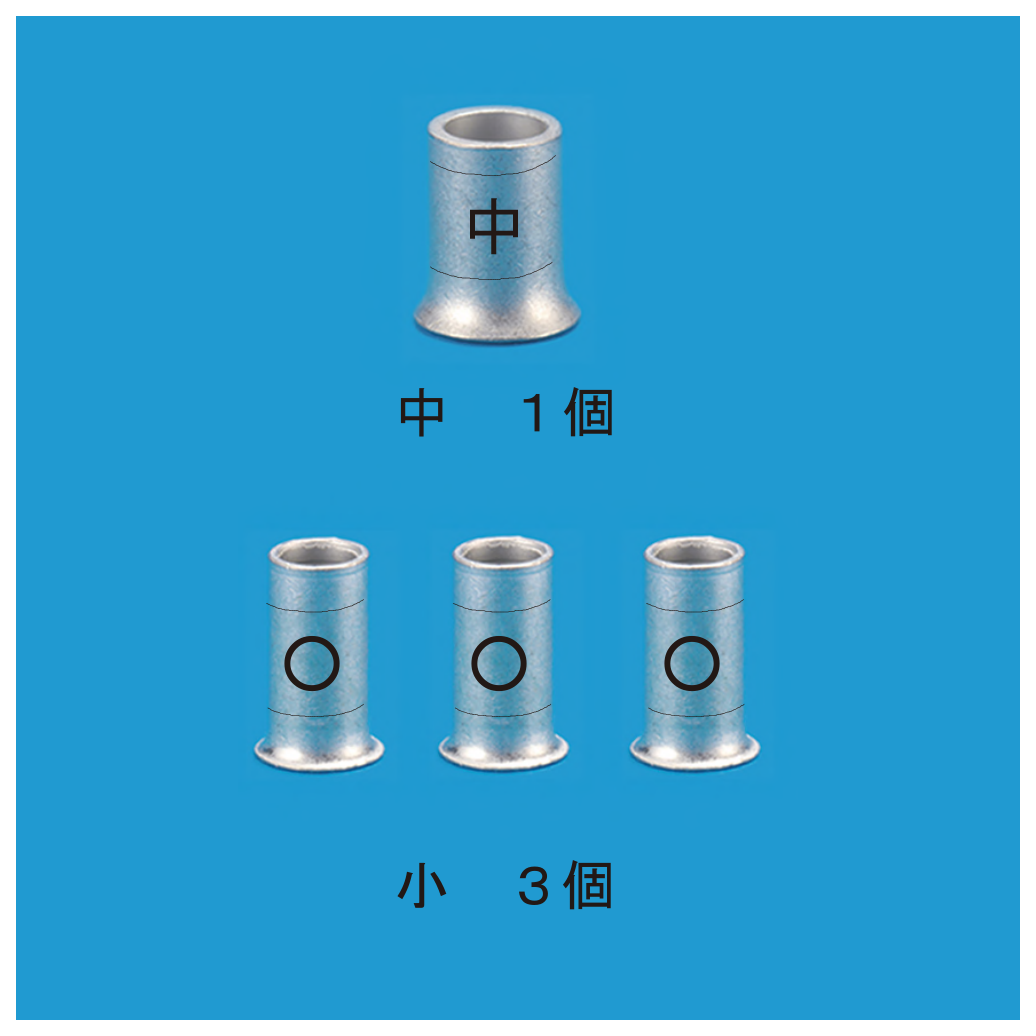

⑰で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。また，写真に示すリングスリーブ中央の〇，小，中は刻印を表す。
