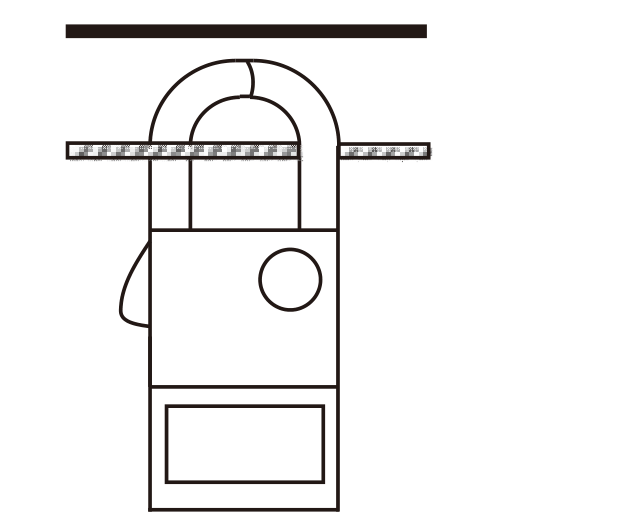

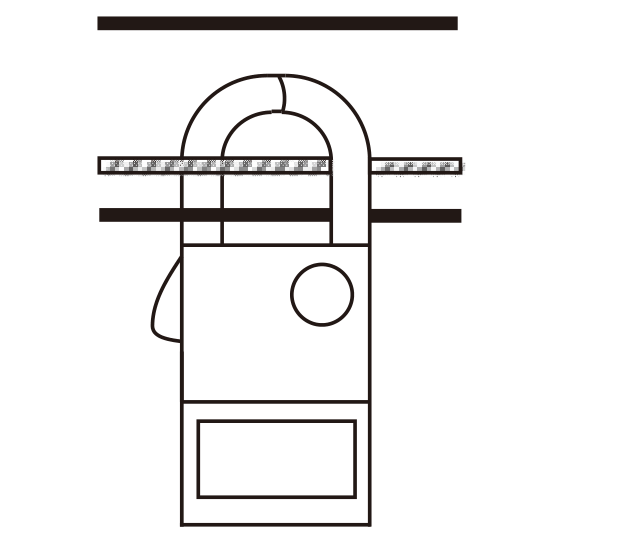

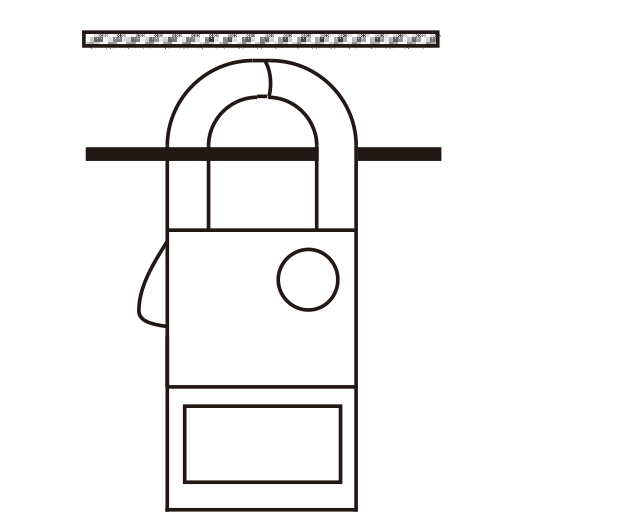

第二種電気工事士 2026年上期問27: 単相3線式回路の漏れ電流の有無を，クランプ形漏れ電流計を用いて測定する場合の測定方法として，正しいものは。ただし，図中で斜線を付した電線は中性線を示す。

Question

第二種電気工事士 2026年上期 問27: 単相3線式回路の漏れ電流の有無を，クランプ形漏れ電流計を用いて測定する場合の測定方法として，正しいものは。ただし，図中で斜線を付した電線は中性線を示す。

Accepted Answer

正解: ニ.

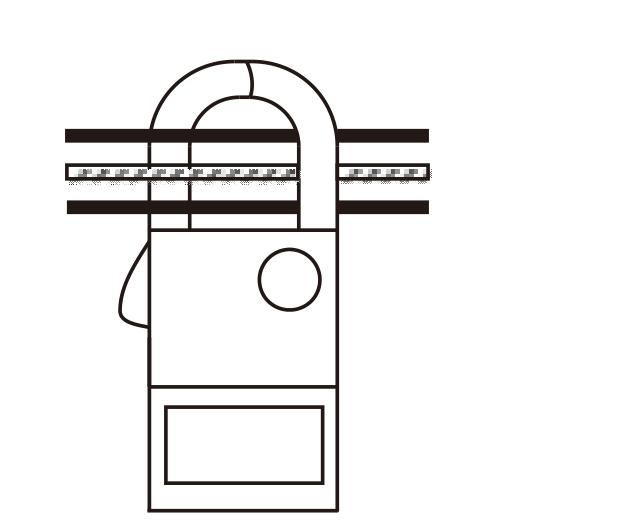

漏れ電流は回路を流出入する電流の差として測るため，単相3線式では2本の電圧線と中性線Nをまとめてクランプする。全活線を一括して挟むニの図が正しい。
