【配線図共通条件】図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。屋内配線の工事は，動力回路及び特記のある場合を除き ビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。漏電遮断器は，定格感度電流，動作時間0.1秒以内のものを使用している。選択肢の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。配電盤，分電盤及び制御盤の外箱は金属製である。ジョイントボックスを経由する電線は，すべて接続箇所を設けている。3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

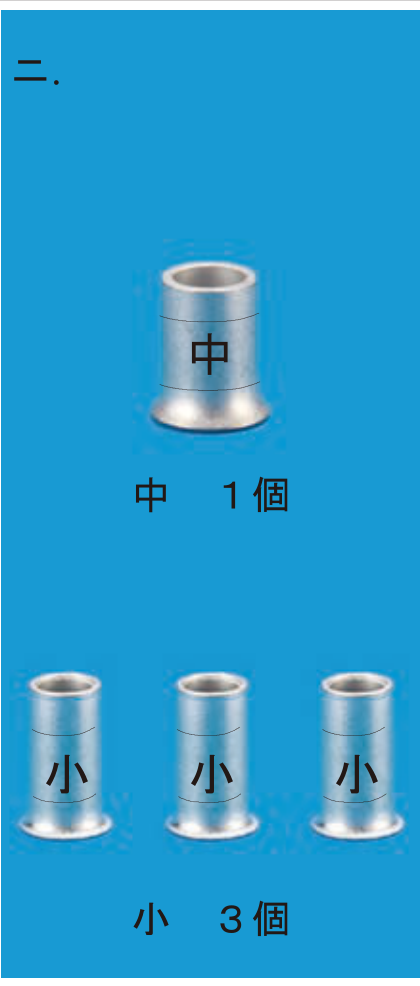

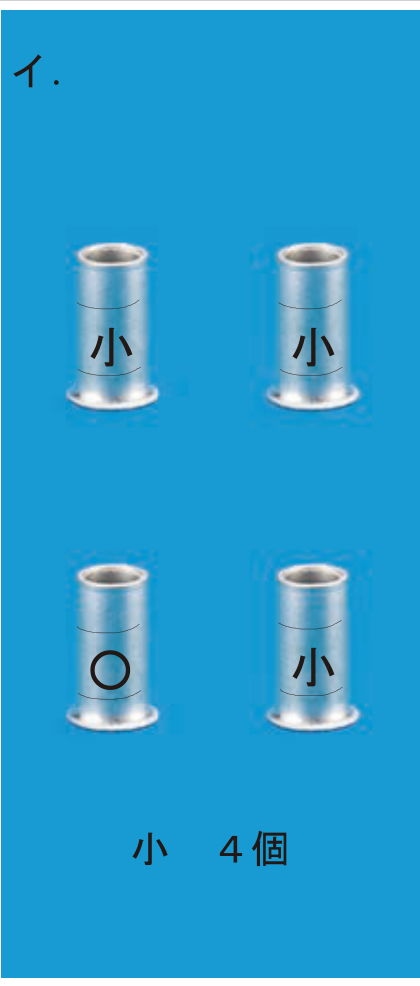

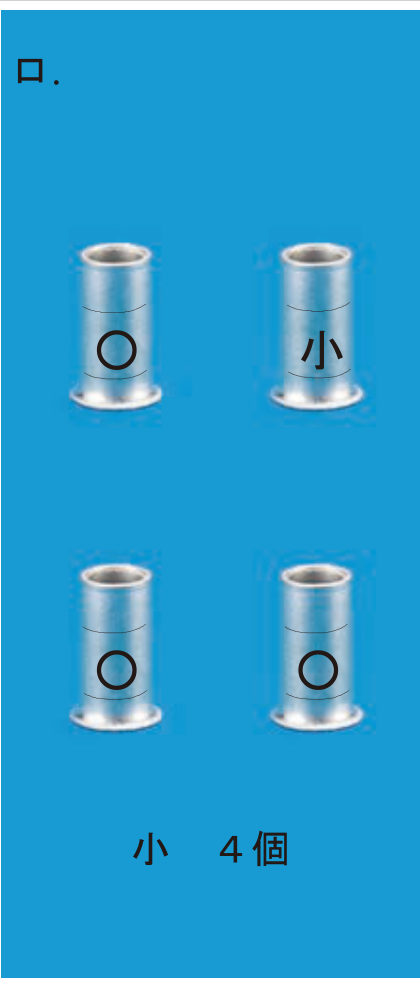

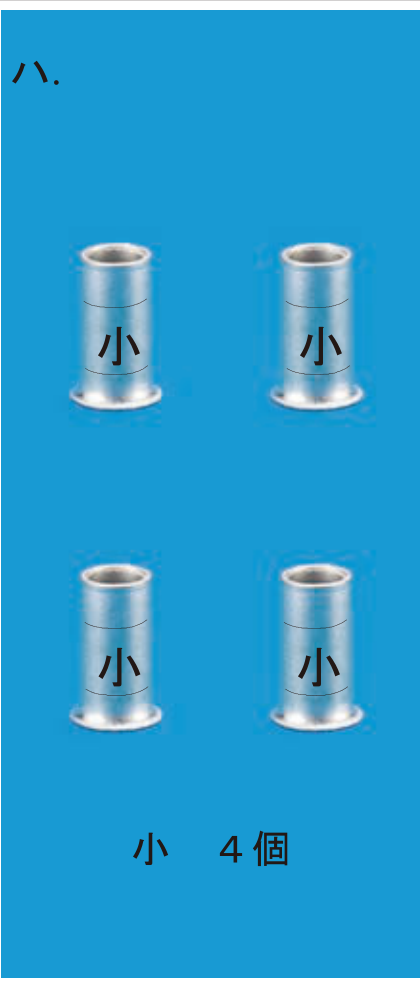

⑫で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とし，写真に示すリングスリーブ中央の○，小，中は刻印を表す。また，地下1階へ至る配線の電線本数（心線数）は最少とする。
