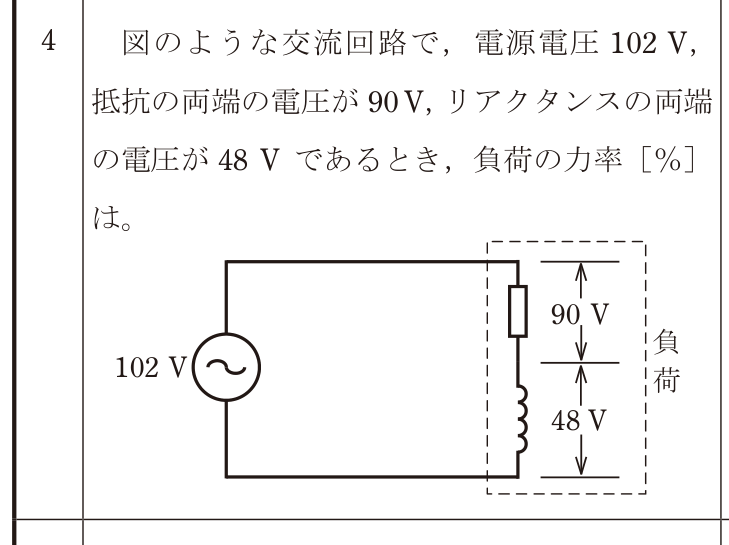

第二種電気工事士 2025年上期問4: 図のような交流回路で，電源電圧102 V，抵抗の両端の電圧が90 V，リアクタンスの両端の電圧が48 V であるとき，負荷の力率［％］は。

Question

第二種電気工事士 2025年上期 問4: 図のような交流回路で，電源電圧102 V， 抵抗の両端の電圧が90 V，リアクタンスの両端 の電圧が48 V であるとき，負荷の力率［％］ は。

Accepted Answer

正解: ハ. 88

直列交流回路では，抵抗の両端の電圧が有効電力に対応する成分です。力率cosθ=抵抗電圧/電源電圧=90/102≒0.882。百分率にすると約88％です。
