第二種電気工事士 2025年上期問25: 選択肢の各図のうち，アナログ式絶縁抵抗計の表示部として，正しいものは。

Question

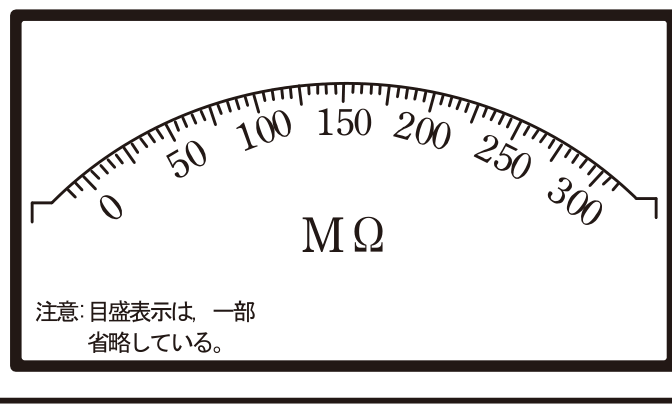

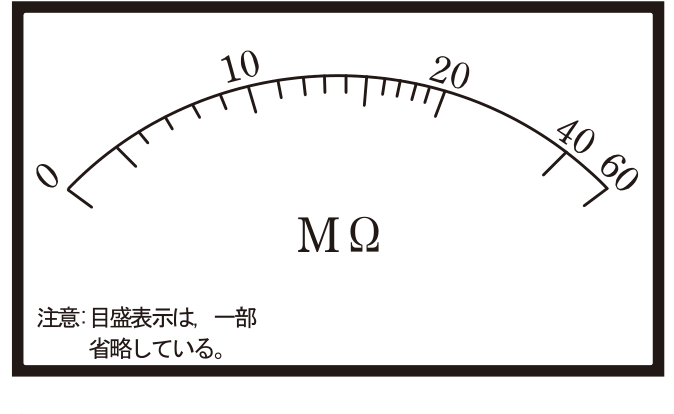

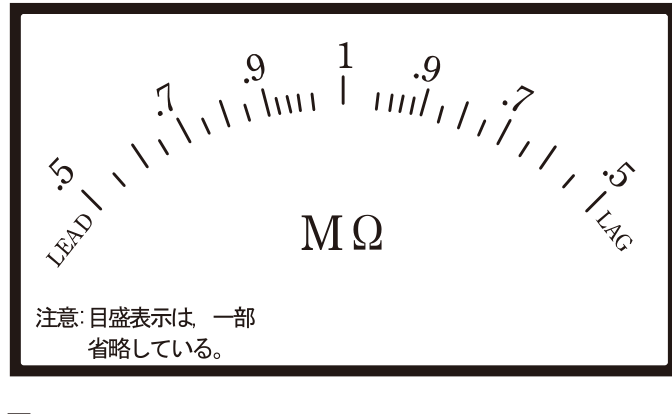

第二種電気工事士 2025年上期 問25: 選択肢の各図のうち，アナログ式絶縁抵抗計 の表示部として，正しいものは。

Accepted Answer

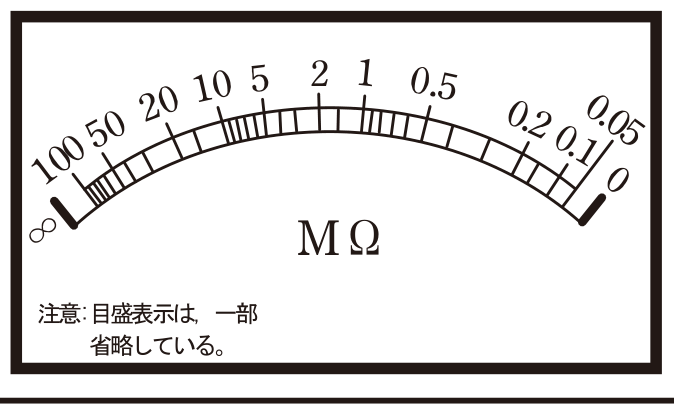

正解: ハ.

アナログ式絶縁抵抗計の表示部は，絶縁抵抗値をMΩで読み取る専用目盛を持ち，高抵抗側の目盛配置が回路計の抵抗目盛とは異なります。選択肢の中で絶縁抵抗計の表示部として適切な目盛になっているのはハです。
