第二種電気工事士 2024年下期問9: 図のように定格電流125 Aの過電流遮断器で保護された低圧屋内幹線から分岐して、10 mの位置に過電流遮断器を施設するとき、a-b間の電線の許容電流の最小値[A]は。

Question

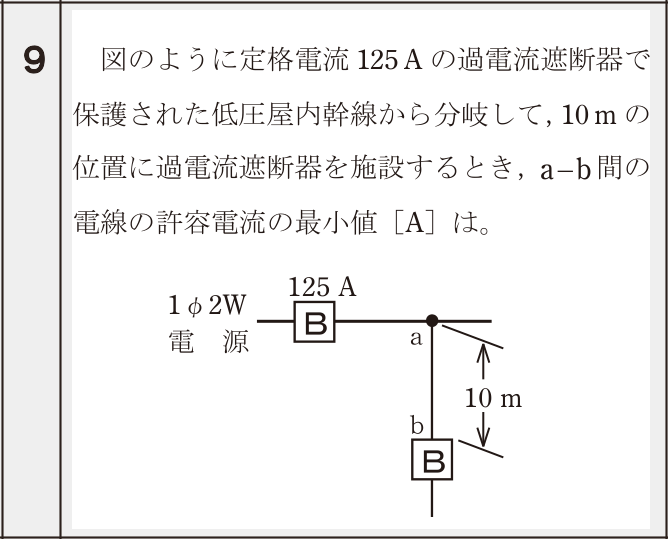

第二種電気工事士 2024年下期 問9: 図のように定格電流125 Aの過電流遮断器で保護された低圧屋内幹線から分岐して、10 mの位置に過電流遮断器を施設するとき、a-b間の電線の許容電流の最小値[A]は。

Accepted Answer

正解: ハ. 69

幹線の過電流遮断器の定格電流が125Aの場合、分岐点から過電流遮断器までの距離が8mを超える（10m）ので、分岐回路の電線の許容電流は幹線の過電流遮断器の定格電流の55%以上必要。
125 × 0.55 = 68.75 ≒ 69A（切り上げ）
