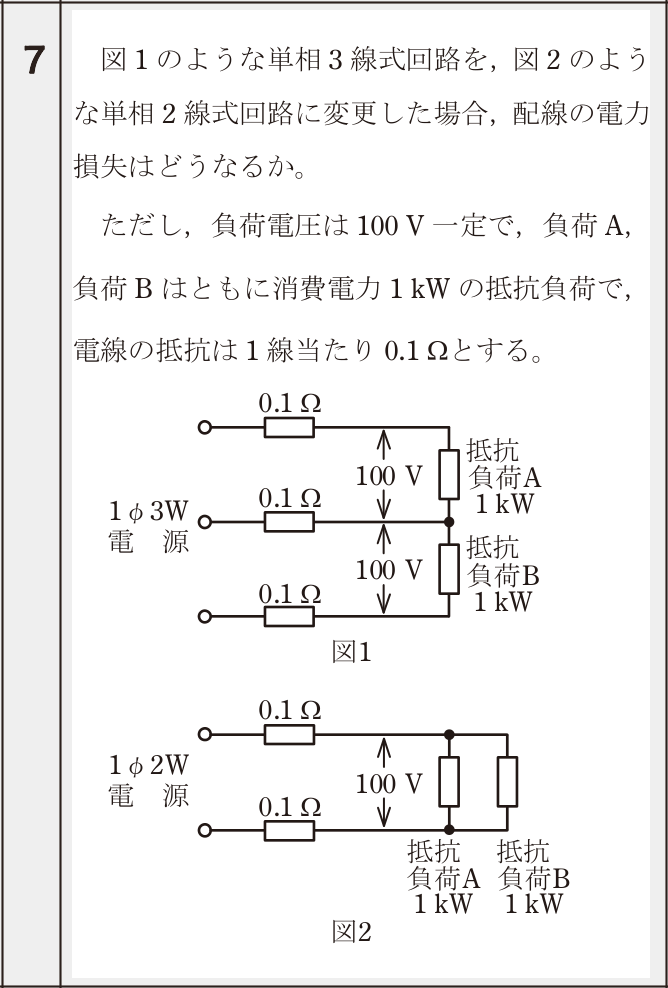

第二種電気工事士 2024年下期問7: 図1のような単相3線式回路を、図2のような単相2線式回路に変更した場合、配線の電力損失はどうなるか。ただし、負荷電圧は100 V一定で、負荷A、負荷Bはともに消費電力1 kWの抵抗負荷で、電線の抵抗は1線当たり0.1Ωとする。

Question

第二種電気工事士 2024年下期 問7: 図1のような単相3線式回路を、図2のような単相2線式回路に変更した場合、配線の電力損失はどうなるか。ただし、負荷電圧は100 V一定で、負荷A、負荷Bはともに消費電力1 kWの抵抗負荷で、電線の抵抗は1線当たり0.1Ωとする。

Accepted Answer

正解: ニ. 4倍になる。

単相3線式（図1）: 各負荷電流=1000/100=10A、平衡負荷なので中性線電流=0。電力損失=2×0.1×10²=20W。
単相2線式（図2）: 負荷A+Bの合計=2000W、電流=2000/100=20A。電力損失=2×0.1×20²=80W。
80/20=4倍になる。
