第二種電気工事士 2024年下期問6: 図のような単相2線式回路で、c-c'間の電圧が99 Vのとき、a-a'間の電圧[V]は。ただし、rは電線の抵抗[Ω]とする。

Question

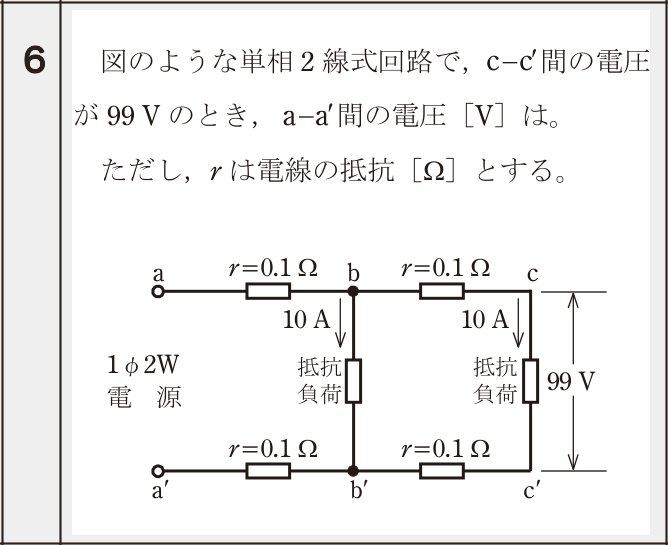

第二種電気工事士 2024年下期 問6: 図のような単相2線式回路で、c-c'間の電圧が99 Vのとき、a-a'間の電圧[V]は。ただし、rは電線の抵抗[Ω]とする。

Accepted Answer

正解: ニ. 105

図から、a-b間に10A、b-c間に10Aの負荷電流が流れる。各区間の電線抵抗r=0.1Ω。
c-c'間=99Vから逆算すると、b-c区間の電圧降下=2×0.1×10=2V、b-b'間=99+2=101V。
a-b区間には合計20A(10A+10A)が流れるので電圧降下=2×0.1×20=4V。
a-a'間=101+4=105V。
