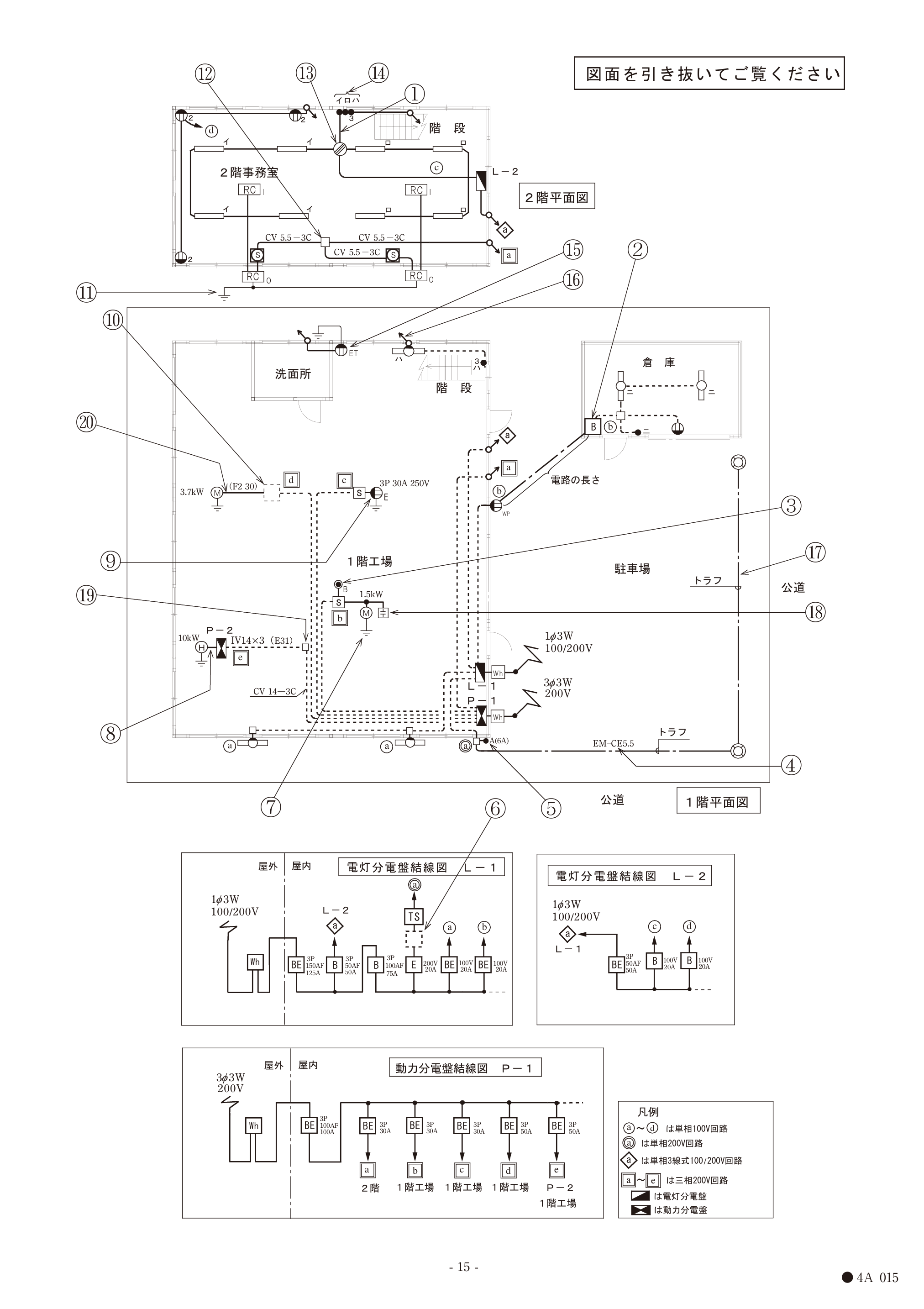

第二種電気工事士 2024年下期問37: ⑦で示す部分の接地工事の電線（軟銅線）の最小太さと、接地抵抗の最大値との組合せで、正しいものは。

Question

第二種電気工事士 2024年下期 問37: ⑦で示す部分の接地工事の電線（軟銅線）の最小太さと、接地抵抗の最大値との組合せで、正しいものは。

Accepted Answer

正解: ロ. 1.6 mm 500 Ω

⑦の部分はD種接地工事が必要な箇所（300V以下の低圧機器）。D種接地工事の接地抵抗は500Ω以下（漏電遮断器0.5秒以内動作の場合）、接地線の最小太さは1.6mm。
