第二種電気工事士 2024年下期問36: ⑥で示す部分に施設してはならない過電流遮断装置は。

Question

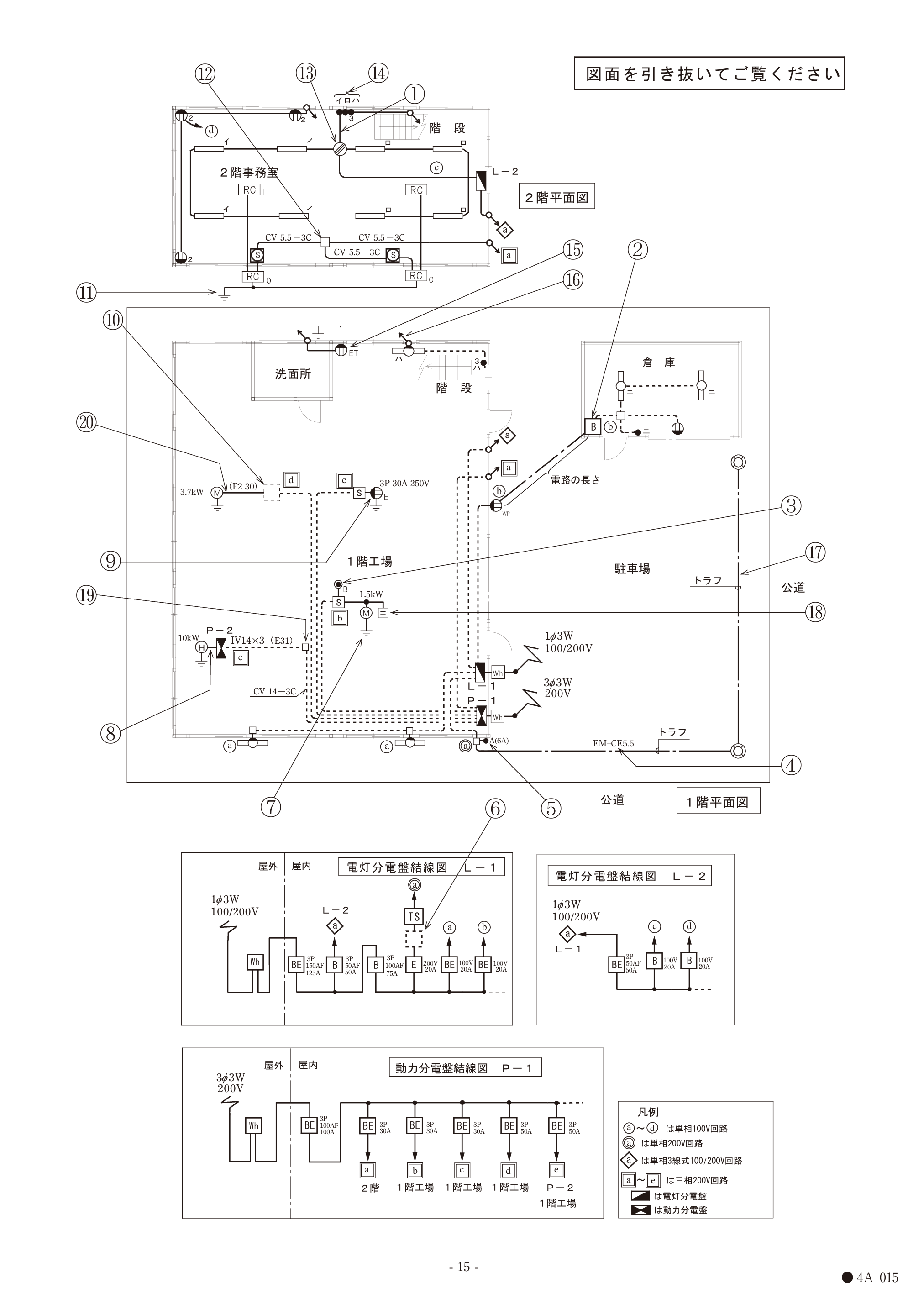

第二種電気工事士 2024年下期 問36: ⑥で示す部分に施設してはならない過電流遮断装置は。

Accepted Answer

正解: ニ. 2極1素子の配線用遮断器

単相3線式100/200V回路の分岐には、2極2素子の配線用遮断器を使用する。2極1素子では中性線側の過電流を検出できないため、中性線欠相による過電圧事故を防止できない。よって2極1素子の配線用遮断器は施設してはならない。
