第二種電気工事士 2024年上期問47: ⑰で示す図記号の器具は。ただし，写真下の図は，接点の構成を示す。

Question

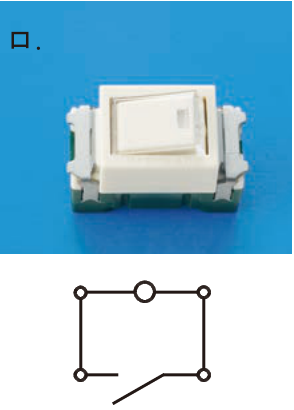

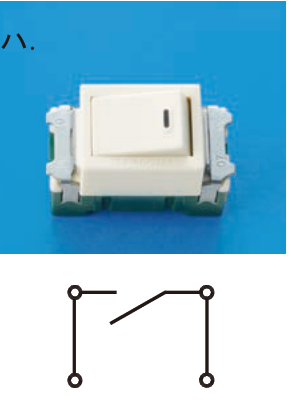

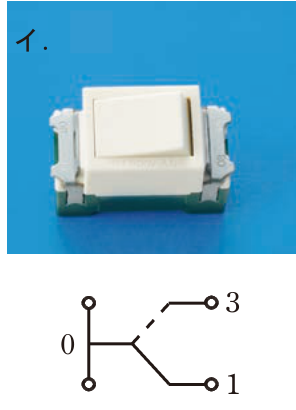

第二種電気工事士 2024年上期 問47: ⑰で示す図記号の器具は。ただし，写真下の図は，接点の構成を示す。

Accepted Answer

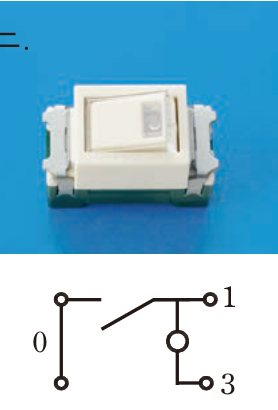

正解: ニ.

図記号「●L」は確認表示灯内蔵スイッチです。スイッチをONにすると表示灯が点灯し、遠くからでも機器の動作状態を確認できます。位置表示灯はOFF時に点灯してスイッチの位置を示します。
