第二種電気工事士 2024年上期問19: 低圧屋内配線工事で、600Vビニル絶縁電線(軟銅線)をリングスリーブ用圧着工具とリングスリーブE形を用いて終端接続を行った。接続する電線に適合するリングスリーブの種類と圧着マーク(刻印)の組合せで、a〜dのうちから不適切なものを全て選んだ組合せとして、正しいものは。

Question

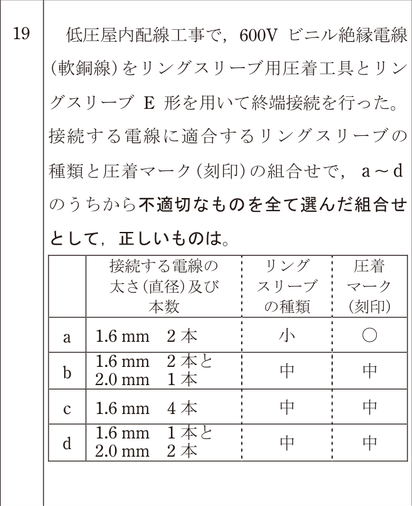

第二種電気工事士 2024年上期 問19: 低圧屋内配線工事で、600Vビニル絶縁電線(軟銅線)をリングスリーブ用圧着工具とリングスリーブE形を用いて終端接続を行った。接続する電線に適合するリングスリーブの種類と圧着マーク(刻印)の組合せで、a〜dのうちから不適切なものを全て選んだ組合せとして、正しいものは。

Accepted Answer

正解: ロ. b，c

リングスリーブの選定基準（1.6mm=1点、2.0mm=2点として合計）：
合計2→小スリーブ/○刻印、合計3〜4→小スリーブ/小刻印、合計5以上→中スリーブ/中刻印
bとcの組合せが基準に適合しません。
